Аннотация

В инструкции приведена краткая последовательность действий по публикации и получению приложений на основе компонента «Сервер терминалов Astra Linux» (далее — сервер терминалов Astra Linux, STAL).

В качестве примера будут выполняться следующие шаги:

  • шаг 1. Установка и настройка STAL;
  • шаг 2. Предварительные настройки Termidesk;
  • шаг 3. Добавление поставщика ресурсов STAL в Termidesk;
  • шаг 4. Создание шаблона публикуемого приложения;
  • шаг 5. Добавление фонда ВРМ с публикуемым приложением;
  • шаг 6. Настройка фонда ВРМ с публикацией приложения;
  • шаг 7. Получение приложения через компонент «Клиент» (далее — Клиент) Termidesk.

Исходные данные

Предварительные условия:

  • инфраструктура предварительно настроена;
  • установка производится с использованием локального репозитория;
  • STAL и программный комплекс Termidesk установлены на отдельных ВМ;
  • STAL и программный комплекс Termidesk не вводятся в домен.

В производственной эксплуатации конфигурацию необходимо вводить в домен. Использование конфигурации без ввода в домен рекомендуется только на тестовых стендах.

В процессе проведения публикации приложения использована следующая среда:

ВМ с установленным Termidesk

Место установки

Компонент

Платформа виртуализации oVirt версии 4.4

ВМ

ВМ

ОС Astra Linux Special Edition (далее — ALSE) версии 1.7.4

ОС Astra Linux Special Edition версии 1.7.4






Компонент «Универсальный диспетчер» (далее — Универсальный диспетчер) версии 5.0

Компонент «Менеджер рабочих мест» версии 5.0

Установленные роли Termidesk:

  • «Портал администратора»;
  • «Портал пользователя»
ВМ с установленным STAL

Место установки

Компонент

Платформа виртуализации oVirt версии 4.4

ВМ

ВМ

ОС Astra Linux Special Edition версии 1.7.4

ОС Astra Linux Special Edition версии 1.7.4

STAL версии 2.0

Компонент «Сессионный агент» (далее — сессионный Агент) версии 5.0

Для подключения к опубликованному приложению используется Клиент версии 5.0.

Все указанные в данной инструкции IP-адреса должны быть заменены на актуальные, соответствующие схеме адресации, принятой в инфраструктуре предприятия.

Шаг 1. Установка и настройка STAL

Установка STAL

ОС, на которую устанавливается STAL, должна быть установлена с графическим интерфейсом.

Для получения пакетов установки нужно:

  • подключить локальный репозиторий Termidesk на узле, где предполагается установка;
  • в файле /etc/apt/sources.list следует включить следующие источники пакетов (репозитории):
deb https://download.astralinux.ru/astra/stable/1.7_x86-64/repository-base/ 1.7_x86-64 main contrib non-free
deb https://download.astralinux.ru/astra/stable/1.7_x86-64/repository-extended/ 1.7_x86-64 main contrib non-free
BASH

При наличии в файле /etc/apt/sources.list репозитория astra-ce нужно закомментировать его, чтобы избежать установки несовместимых версий пакетов:

# Расширенный репозиторий (компонент astra-ce)
#deb https://dl.astralinux.ru/astra/stable/1.7_x86-64/repository-extended/ 1.7_x86-64 astra-ce
BASH
  • обновить данные пакетного менеджера:
:~$ sudo apt update
BASH

Для установки STAL нужно выполнить следующие шаги:

  • установить STAL, используя команды:
:~$ sudo apt install stal-rdp-transport
:~$ sudo apt install stal
BASH
  • после установки основных пакетов STAL нужно установить пакеты поддержки функциональности:

:~$ sudo apt install stal-multimedia stal-redirect-api stal-redirect-drive stal-redirect-print stal-redirect-clip stal-redirect-scard
BASH

где:

stal-multimedia - пакет поддержки проигрывания звука;

stal-redirect-api - пакет базового API, от которого зависят следующие пакеты;

stal-redirect-drive - пакет реализации перенаправления диска;

stal-redirect-print - пакет реализации перенаправления принтера;

stal-redirect-clip - пакет реализации буфера обмена;

stal-redirect-scard - пакет реализации перенаправления смарт-карт.

  • проверить состояние STAL:
:~$ sudo systemctl status stal-proxy
:~$ sudo systemctl status termidesk-stal
:~$ sudo systemctl status stal-rdpepc
:~$ sudo systemctl status stal-watchdog
BASH

Строка Active отображает состояние сервиса, где статус active (running) означает успешный запуск.

Настройка STAL

При установке STAL по умолчанию дополнительные настройки не требуются.

При необходимости произвести дополнительные настройки STAL следует обратиться к руководству администратора по настройке компонента «Сервер терминалов».

Установка сессионного Агента

Установка сессионного Агента выполняется командой:

:~$ sudo apt install termidesk-session-agent
BASH

После установки следует проверить состояние службы termidesk-session-agent:

:~$ sudo systemctl status termidesk-session-agent
BASH

Строка Active отображает состояние сервиса, где статус active (running) или active (exited)свидетельствует об успешном запуске Агента и его готовности к работе.

Настройка сессионного Агента

В обычной конфигурации настройка сессионного Агента не требуется.

При необходимости произвести дополнительные настройки сессионного Агента следует обратиться к руководству администратора по настройке компонента «Агент».

Шаг 2. Предварительные настройки Termidesk

Добавление параметров гостевой ОС

Для добавления параметров гостевой ОС следует перейти «Компоненты — Параметры гостевых ОС», затем нажать экранную кнопку [Создать] и выбрать из выпадающего списка тип «ОС Linux».

Выбор гостевой ОС Linux для добавления параметров конфигурации

При этом откроется окно «Создать новый объект (ОС Linux)». В окне нужно заполнить поля «Название», «Комментарий» (при необходимости).

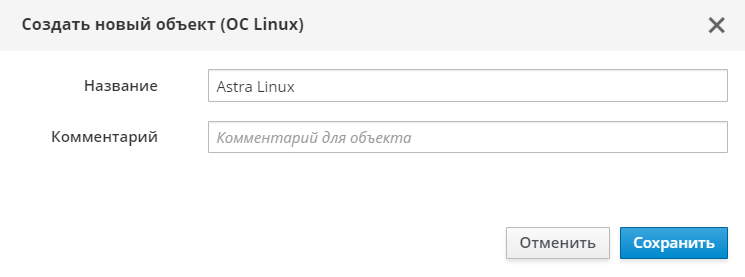

Окно добавления параметров конфигурации ОС Linux

Добавление протокола доставки

Для добавления протокола доставки следует перейти «Компоненты — Протоколы доставки», нажать экранную кнопку [Создать] и выбрать из выпадающего списка соответствующий протокол.

Выбор протокола доставки

При этом откроется окно «Создать новый объект (RDP (терминальный доступ))».

Окно добавления протокола доставки

В примере были заданы параметры:

  • «Название»: «Прямой доступ к STAL по RDP» — текстовое наименование протокола доставки;
  • «Приоритет»: «1» — приоритет отображения протокола в списке;
  • «Время ожидания соединения»: «20» — при прямом подключении используется значение по умолчанию;
  • «Порт»: «3389» — порт для подключения. Используется значение по умолчанию;
  • «Динамическое разрешение»: «Да» — включена передача динамического разрешения для экрана рабочего стола.

Подробное описание параметров приведено в таблице «Данные для добавления прямого подключения к серверам терминалов».

Для проверки правильности заполнения формы можно использовать экранную кнопку [Тест].

Добавление логотипов

Логотипы используются для визуальной идентификации объектов в Termidesk.

Для добавления логотипа следует перейти «Настройки — Галерея» и нажать экранную кнопку [Создать].

Добавление логотипа

При этом откроется окно «Создать новый объект». В окне следует ввести текстовое наименование изображения, нажать экранную кнопку [Выберите изображение] и указать расположение логотипа. После загрузки логотипа нажать экранную кнопку [Сохранить].

Окно добавления логотипа

Добавление группы рабочих мест

Для добавления группы рабочих мест следует перейти «Настройки — Группы рабочих мест» и нажать экранную кнопку [Создать].

Добавление группы рабочих мест

При этом откроется окно «Создать новый объект». В окне нужно заполнить поля «Название», «Комментарий» (при необходимости).

Окно добавления группы рабочих мест

В примере:

Параметру «Приоритет» было задано значение «3» — приоритет отображения группы в списке.

Шаг 3. Добавление поставщика ресурсов STAL в Termidesk

Для добавления поставщика ресурсов STAL следует перейти «Компоненты — Поставщики ресурсов», нажать экранную кнопку [Создать] и выбрать из выпадающего списка «Сервер Терминалов [экспериментальный]».

Выбор поставщика ресурсов на базе сервера терминалов

При этом откроется окно «Создать новый объект (Сервер Терминалов [экспериментальный])».

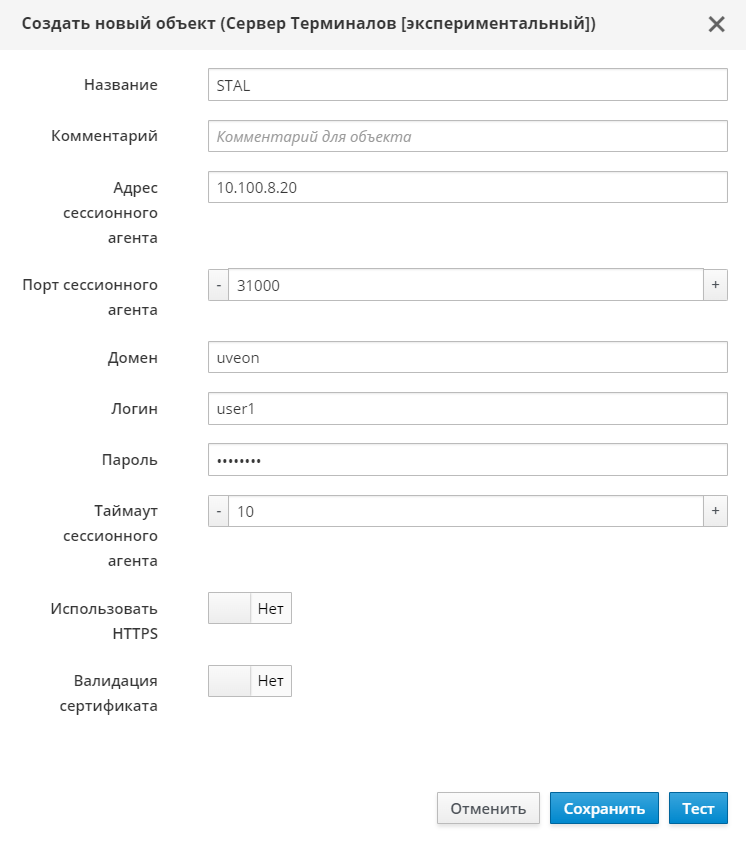

Окно «Создать новый объект (Сервер Терминалов [экспериментальный])»

В примере были заданы параметры:

  • «Название»: «STAL» — название поставщика ресурсов;
  • «Адрес сессионного агента»: «10.100.8.20» — внешний IP-адрес узла, на котором установлен сессионный Агент;
  • «Порт сессионного агента»: «31000» — номер порта сессионного Агента. Установлено значение по умолчанию;
  • «Домен»: «uveon» — наименование домена для подключения к серверу терминалов. Устанавливается в качестве значения по умолчанию при использовании STAL без ввода в домен;
  • «Логин»: «user1» — субъект, имеющий полномочия Администратора для управления STAL;
  • «Пароль» — вводится значение пароля субъекта с полномочиями Администратора для управления STAL;
  • «Использовать HTTPS»: «Нет» — использование протокола HTTPS для запросов к сессионному Агенту отключено;
  • «Валидация сертификата»: «Нет» — проверка подлинности сертификата при запросах к сессионному Агенту отключена.

Подробное описание полей приведено в таблице «Данные для добавления сервера терминалов».

Для проверки правильности заполнения формы можно использовать экранную кнопку [Тест].

Для сохранения объекта следует нажать экранную кнопку [Сохранить].

Шаг 4. Создание шаблона публикуемого приложения

Для добавления шаблона следует перейти «Компоненты — Поставщики ресурсов», в столбце «Название» сводной таблицы нажать на наименование поставщика ресурсов STAL.

Выбор поставщика ресурсов

При этом откроется форма «Шаблоны рабочих мест». В открывшейся форме нужно нажать экранную кнопку [Создать], из выпадающего списка выбрать шаблон: «STAL Remote App Service».

Создание шаблона публикуемого приложения

При этом откроется окно «Создать новый объект (STAL Remote App Service)». В поле окна ввести название публикуемого приложения и выбрать соответствующее приложение в раскрывающемся списке.

Окно добавления публикуемого приложения

Шаг 5. Добавление фонда ВРМ с публикуемым приложением

Создание фонда с публикуемым приложением

Для создания фонда с публикуемым приложением следует перейти «Рабочие места — Фонды», нажать экранную кнопку [Создать] и из выпадающего списка выбрать тип мастера публикации«Виртуальные машины».

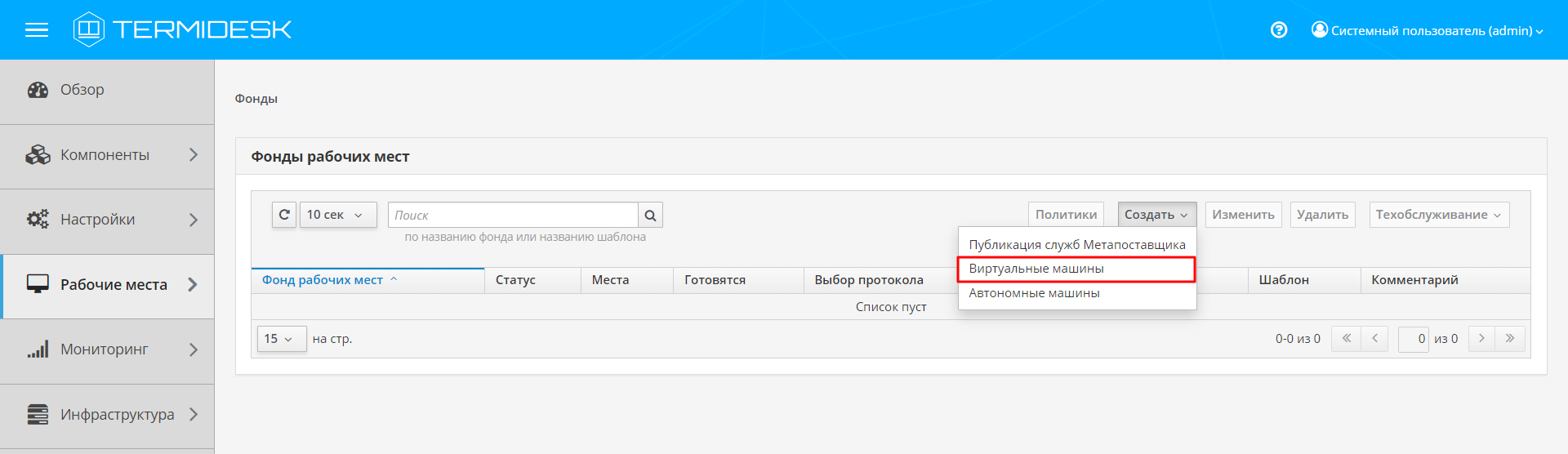

Выбор типа мастера публикации

При этом откроется окно «Мастер публикации фонда». В полях формы «Базовые настройки фонда» следует ввести соответствующие данные и нажать экранную кнопку [Далее].

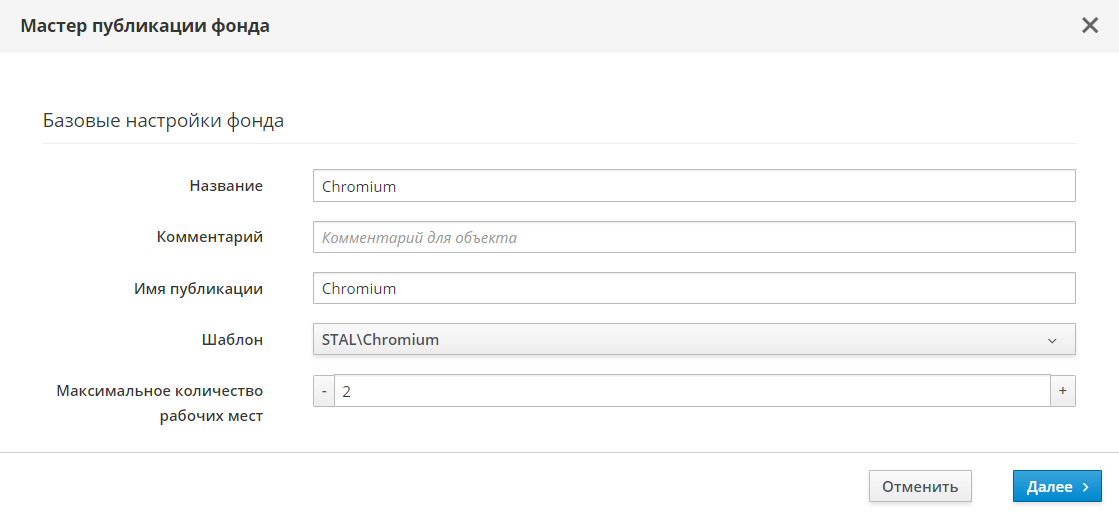

Форма базовых настроек фонда


В примере были заданы параметры:

  • «Название»: «Chromium» — название фонда ВРМ;
  • «Шаблон»: «STAL\Chromium» — используемый шаблон при создании ВРМ;
  • «Максимальное количество рабочих мест»: «2» — максимальное количество ВРМ в фонде.

Подробное описание полей приведено в таблице «Базовые настройки фонда».

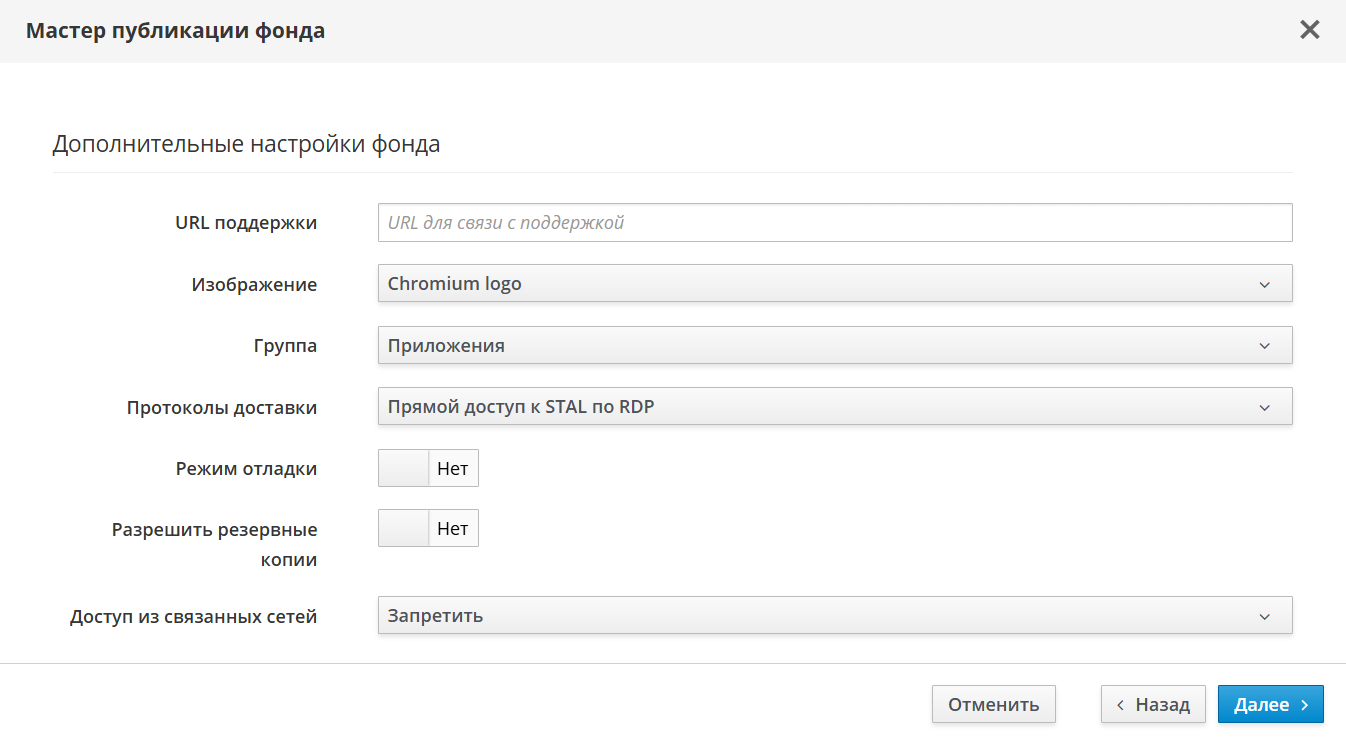

Далее будет выполнен переход на форму «Дополнительные настройки фонда», где следует произвести дополнительные настройки фонда ВРМ.

Форма дополнительных настроек фонда

В примере были заданы параметры:

  • «Изображение»: «Chromium logo» — выбрано графическое представление фонда ВРМ;
  • «Группа»: «Приложения» — группа рабочих мест, в которой будет отображаться созданный фонд ВРМ;
  • «Протоколы доставки»: «Прямой доступ к STAL по RDP» — выбор одного или нескольких протоколов доставки, которые будут доступны для фонда ВРМ.

Подробное описание полей приведено в таблице «Дополнительные настройки фонда».

В форме «Завершение настройки фонда» следует нажать экранную кнопку [Завершить]. При успешном создании фонда в этом же окне должно появиться сообщение «Фонд успешно создан!», окно будет автоматически закрыто по истечении 3 секунд.

Форма завершения настроек фонда

Шаг 6. Настройка фонда ВРМ с публикацией приложения

Настройка политик публикуемого приложения

Настройка обеспечения безопасности на уровне сети

Для настройки обеспечения безопасности на уровне сети следует перейти «Рабочие места — Фонды», в сводной таблице в столбце «Фонд рабочих мест» выделить фонд с опубликованным приложением и нажать экранную кнопку [Политики].

Переход к настройкам политик публикуемого приложения

При этом откроется форма «Политики». В открывшейся форме следует выделить политику «Механизм обеспечения безопасности на уровне сети (RDP)» и нажать экранную кнопку [Изменить].

Настройка механизма обеспечения безопасности на уровне сети (RDP)

При этом откроется окно «Изменить Механизм обеспечения безопасности на уровне сети (RDP)». Для корректного подключения к опубликованному приложению через Клиент в раскрывающемся списке окна нужно выбрать значение «RDP» или «TLS».

Окно «Изменить Механизм обеспечения безопасности на уровне сети (RDP)»

Настройка политики управления глубиной цвета

Для корректного подключения рабочей станции с ОС Microsoft Windows через утилиту mstsc нужно выполнить настройки политики управления глубиной цвета.

Для этого следует перейти к настройкам политик публикуемого приложения и для параметра «Политика управления глубиной цвета (RDP)» задать значение «32 бит».

Добавление группы пользователей ВРМ

Для добавления группы пользователей ВРМ следует перейти «Рабочие места — Фонды» и в сводной таблице в столбце «Фонд рабочих мест» выбрать наименование фонда ВРМ.

Выбор фонда ВРМ

На открывшейся странице во вкладке «Пользователи и группы» нажать экранную кнопку [Создать].

Добавление пользователей и групп фонда ВРМ

При этом откроется окно «Создать новый объект». В раскрывающихся списках окна нужно выбрать домен аутентификации и группу, которой следует предоставить доступ к ВРМ.

Окно добавления группы

Добавление пользователя ВРМ

Добавление пользователя ВРМ осуществляется аналогично добавлению группы ВРМ.

По умолчанию следует добавлять только группу пользователей ВРМ, поскольку в интерфейсе Termidesk пользователь появляется только после первой авторизации в Универсальном диспетчере под своей учетной записью внутри домена аутентификации.

Публикация фонда ВРМ

При создании фонда ВРМ с публикацией приложений на основе STAL публикация фонда не требуется.

Шаг 7. Получение приложения через Клиент Termidesk

Для получения приложения через Клиент нужно:

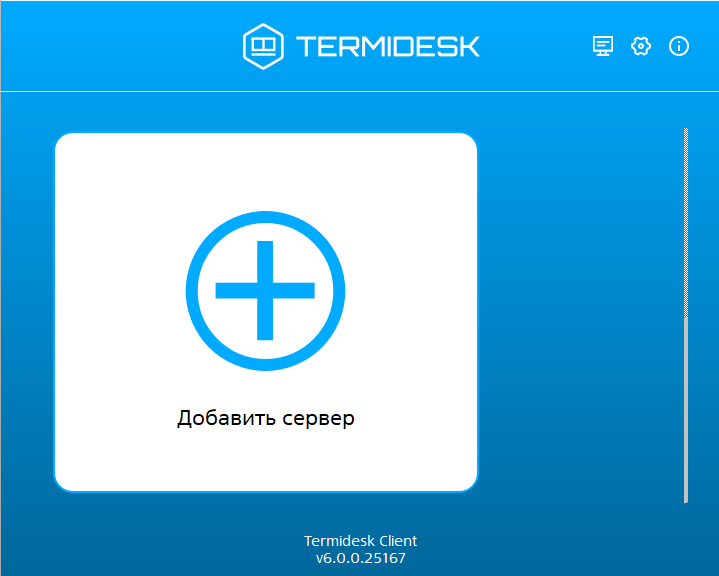

Добавление сервера Termidesk
  • в открывшемся окне «Добавление нового сервера» ввести IP-адрес Универсального диспетчера и нажать экранную кнопку [Да];

Окно добавления сервера Termidesk
  • в полях окна «Настройка подключения к серверу» нужно заполнить соответствующие поля и нажать экранную кнопку [Да];

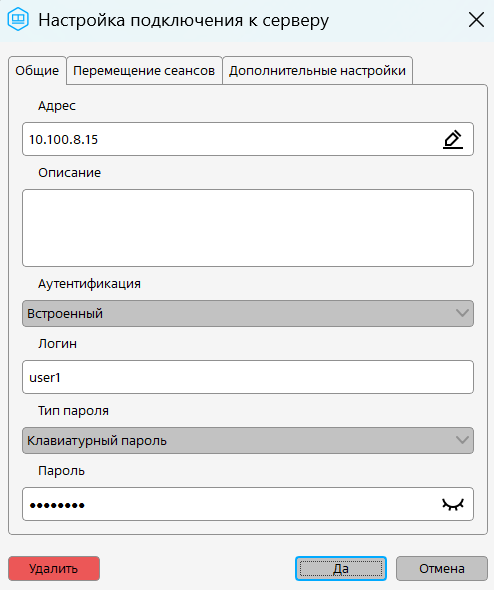

Окно настройки подключения к серверу Termidesk

В примере были заданы параметры:

  • «Аутентификация»: «Встроенный» — выбор домена аутентификации;
  • «Логин»: «user1» — идентификатор субъекта в домене аутентификации (совпадает с идентификатором субъекта в службе каталогов);
  • «Тип пароля»: «Клавиатурный пароль» — выбор типа пароля для аутентификации;
  • «Пароль» — набор символов, подтверждающий назначение полномочий.
  • созданный сервер отобразится в списке Клиента. Для подключения к серверу следует нажать экранную кнопку [Подключиться];

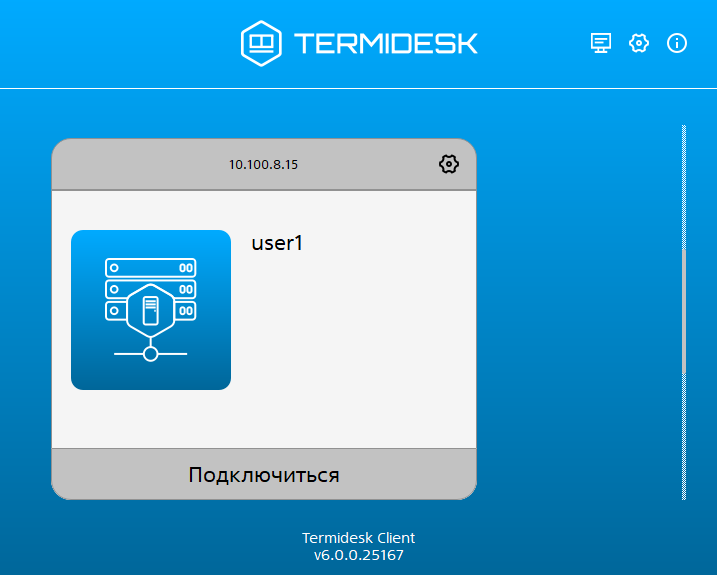

Подключение к выбранному серверу
  • в открывшемся окне выбрать приложение «Chromium»;

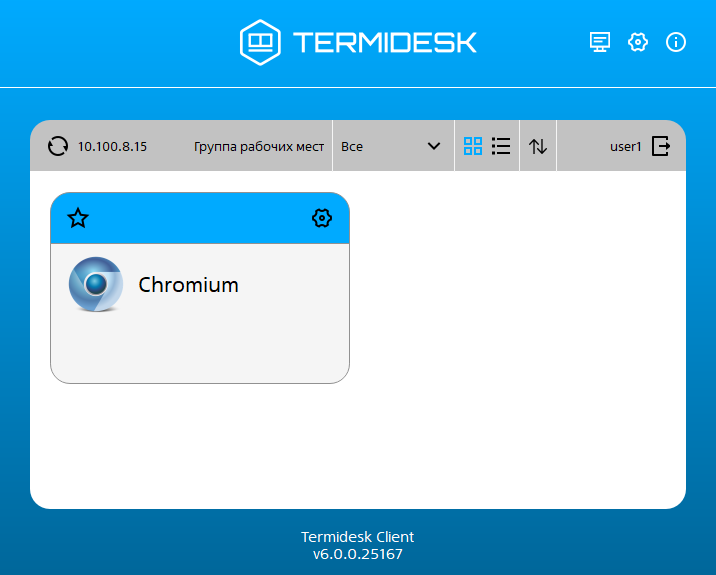

Выбор опубликованного приложения
  • в окне «Подключение к удалённому рабочему столу» нажать экранную кнопку [Подключить];

Для подключения к опубликованному приложению без подтверждения рекомендуется включить параметр «Больше не выводить запрос о подключениях к этому компьютеру».

Подтверждение подключения к удалённому рабочему столу
  • в случае успешного подключения Клиент отобразит окно с опубликованным приложением.

Окно опубликованного приложения
