К серверу в DCImanager 6 могут быть подключены:

  • другие серверы;
  • BMC;
  • Intel AMT;
  • один или несколько портов распределителей питания (PDU);
  • один или несколько портов коммутаторов.

Одновременно к серверу не могут быть подключены BMC и Intel AMT.

Управление подключениями сервера

Чтобы управлять добавленными подключениями, перейдите в Серверы → нажмите на название сервера → Параметры сервера → Подключения. Чтобы отобразить подключения нужного типа, выберите нужную вкладку:

  • Сетевые;
  • Питание.

В таблице подключений отображаются все подключения сервера. Для каждого подключения отображаются параметры конечного устройства:

  • Имя конечного устройства и состояние физического подключения к порту:
    • Link on — кабель подключён;
    • Link off — кабель не подключён;
    • Link error — ошибка в определении статуса подключения;
  • Тип конечного устройства;
  • Порт конечного устройства;
  • IP конечного устройства — для коммутаторов;
  • Стойка и юнит;
  • Статус — отображает программный статус порта коммутатора или PDU. Вы можете Включить или Выключить порт.

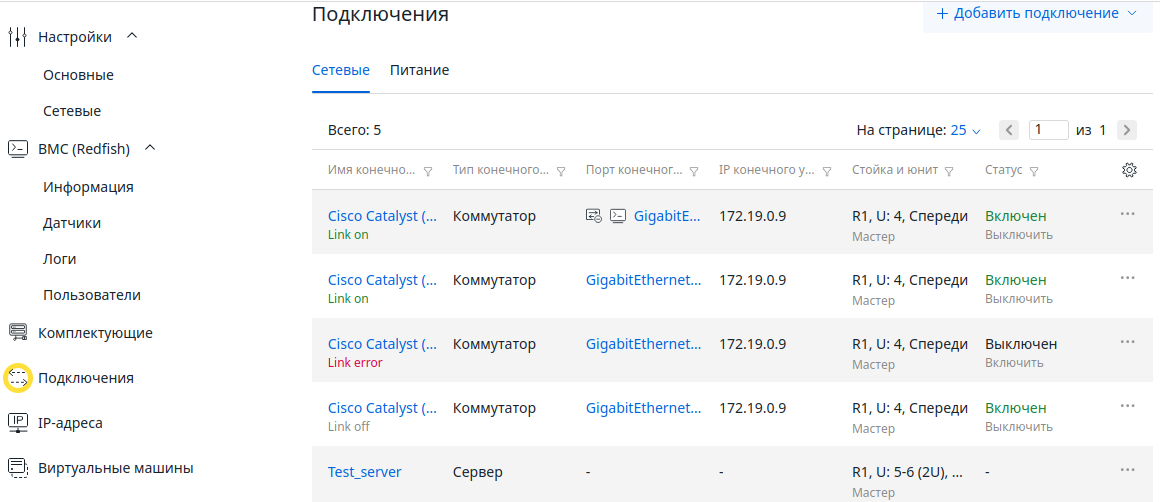

Интерфейс раздела Подключения


Также управлять подключениями можно в таблице серверов. Для этого нажмите на название сервера в таблице. Добавленные подключения будут отображены в разделе Подключения.

Подключения сервера


Чтобы сделать все подключения сервера к коммутаторам неактивными, вы можете заблокировать сервер. Для этого перейдите в  меню→ Блокировать.

Чтобы восстановить подключения, разблокируйте сервер: меню→ Разблокировать.

Подключение BMC

  1. Перейдите в Серверы → нажмите на название сервера → Добавить подключение → к BMC.
  2. Выберите Тип BMC.
  3. Укажите IP-адрес для доступа к BMC. Платформа отобразит информацию используется ли этот IP-адрес BMC на других серверах.
  4. Укажите имя Пользователя и Пароль.
  5. Нажмите Сохранить.

Вы можете подключиться к BMC сервера с приватным IP-адресом. Для этого установите модуль проксирования BMC.

Подключение Intel AMT

  1. Перейдите в Серверы → нажмите на название сервера → Добавить подключение → к Intel AMT.
  2. Укажите IP-адрес для доступа к Intel AMT.
  3. Выберите Протокол подключения — HTTP или HTTPS.
  4. Укажите имя Пользователя и Пароль.
  5. Нажмите Сохранить.

Вы можете подключиться к Intel AMT на сервере с приватным IP-адресом. Для этого установите модуль проксирования BMC.

Подключение источника питания

Подключение к PDU

  1. Перейдите в Серверы → нажмите на название сервера → Добавить подключение → Подключение к источнику питания → к PDU.
  2. Выберите Местоположение распределителя питания:
    • В стойке сервера;
    • В любой стойке.
  3. Выберите Распределитель питания.
  4. Выберите Порт PDU для подключения.
  5. Нажмите Сохранить.

Также вы можете добавить подключение из карточки PDU: Оборудование → Распределители питания (PDU) → нажмите на название PDU → Порты →  меню → Подключение к устройству → выберите тип подключения К серверу → выберите сервер → Сохранить.

Подключение к ИБП

  1. Перейдите в Серверы → нажмите на название сервера → Добавить подключение → Подключение к источнику питания → к ИБП.
  2. Выберите Местоположение источника питания:
    • В стойке сервера;
    • В любой стойке.
  3. Выберите Источник питания.
  4. Нажмите Сохранить.

Также вы можете добавить подключение из карточки ИБП: Оборудование → ИБП → нажмите на название ИБП → меню → Настройки →  Исходящие подключения → Добавить подключение → выберите тип подключения К серверу → выберите сервер → Сохранить.

Подключение коммутатора

  1. Перейдите в Серверы → нажмите на название сервера → Добавить подключение → Сетевое подключение → к коммутатору.
  2. Выберите Местоположение коммутатора:
    • В стойке сервера;
    • В любой стойке.
  3. Выберите Коммутатор.
  4. Выберите Порт коммутатора для подключения.
  5. Нажмите Сохранить.

Также вы можете добавить подключение из карточки коммутатора: Оборудование → Коммутаторы → нажмите на название устройства → Порты →  меню → Настройки порта → выберите тип подключения К серверу → выберите сервер → Сохранить.

Подключение другого сервера

  1. Перейдите в Серверы → нажмите на название сервера → Добавить подключение → Сетевое подключение → к серверу.
  2. Выберите Местоположение сервера:
    • В стойке сервера;
    • В любой стойке.
  3. Выберите Сервер.
  4. Нажмите Сохранить.
