Статья содержит инструкции по настройке коммутаторов.

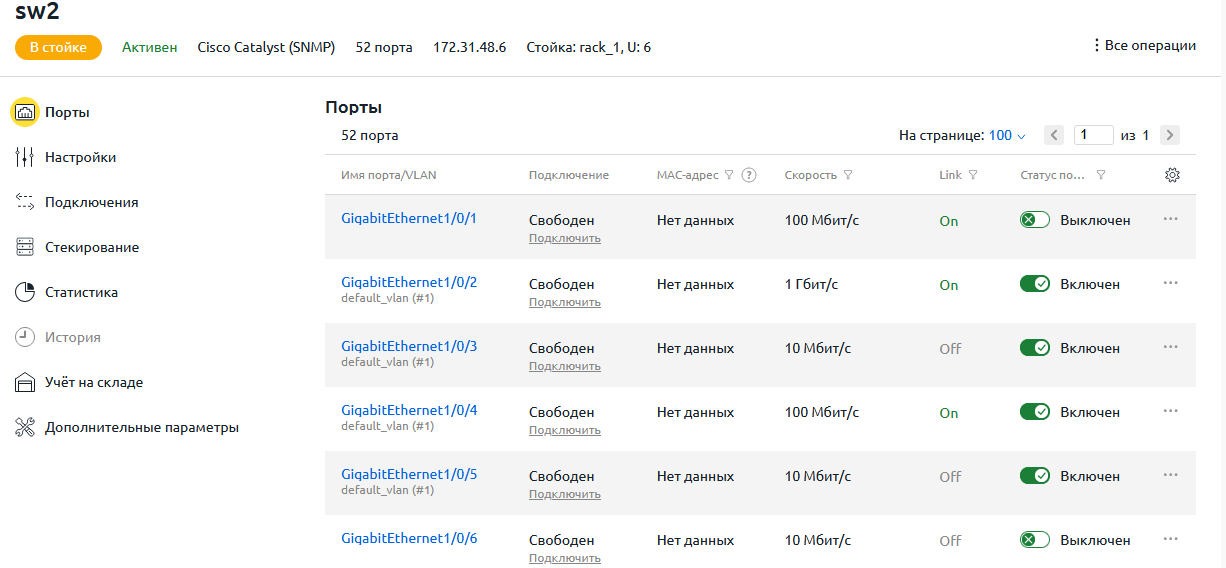

Информация о портах

Для работы с портами коммутатора перейдите в Оборудование → Коммутаторы → нажмите на название коммутатора → Порты.

Таблица портов содержит следующую информацию:

  • имя порта;
  • VLAN;
  • устройство, к которому подключен порт;
  • MAC-адрес (только для обработчиков Cisco Catalyst и Juniper);
  • скорость работы;
  • наличие соединения;
  • статус порта — включён или выключен.

Вы можете отфильтровать список портов по статусу, скорости подключения, наличию соединения или MAC-адресу. Например, включить отображение только активных портов или портов с определённой скоростью. Для этого нажмите filter.jpg в нужном столбце таблицы.

Опрос портов

DCImanager 6 опрашивает порты коммутатора каждые пять минут. Чтобы получить текущее состояние портов, перейдите в Оборудование → Коммутаторы →  меню → Опросить. Процедура опроса занимает некоторое время. Продолжительность этого времени зависит от используемого оборудования.

Настройка портов

  1. Перейдите в Оборудование → Коммутаторы → нажмите на название коммутатора → Порты → выберите порт.
  2. Если требуется, Включите или Выключите порт.
  3. Выберите Тип подключения:
    • Свободен — к порту не подключены устройства. Включите опцию Служебный, чтобы порт не отображался в общем списке;
    • К серверу — выберите Сервер, подключённый к порту. Включите опции:
      • Подключен к BMC, если порт используется для подключения к BMC. BMC может быть подключён только к одному из портов коммутатора;
      • Отключить сбор трафика, если для этого порта не нужна статистика по трафику;
    • Другое — введите название Конечного устройства, подключённого к порту. Включите опцию Uplink, если это uplink-порт для подключения к коммутатору или маршрутизатору уровнем выше. На uplink-портах запрещено изменение настроек.

  4. Выберите Скорость порта.

    При выборе значений "Авто" и "Авто 10/100 Мбит" скорость порта устанавливается автоматически. Значение скорости будет зависеть от возможностей сервера, коммутатора и соединительного кабеля.

  5. Выберите Режим работы порта:
    • Авто — режим устанавливается автоматически в зависимости от возможностей сервера, коммутатора и соединительного кабеля;
    • Full-duplex — передача и приём данных ведутся одновременно;
    • Half-duplex — в один момент времени информация может либо передаваться, либо приниматься.
      Для скоростей Авто, 1 Гбит/с и 10 Гбит/с автоматически устанавливается режим Full-duplex.
  6. Укажите произвольное Примечание. Оно будет отображаться в списке портов коммутатора.
  7. Выберите Access VLAN. Один порт может принадлежать только одной VLAN. Подробнее см. VLAN.
  8. Чтобы сделать порт транковым:
    1. Включите опцию Trunk-порт.
    2. Выберите Native VLAN — VLAN, в которой трафик передаётся нетегированным.
    3. Выберите Членов Trunk — VLAN, которые могут передавать трафик через порт.
  9. Нажмите Сохранить настройки.

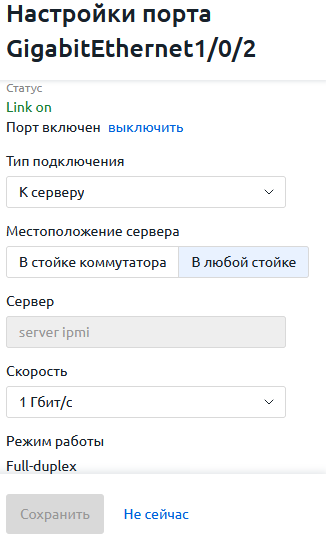

Пример настроек

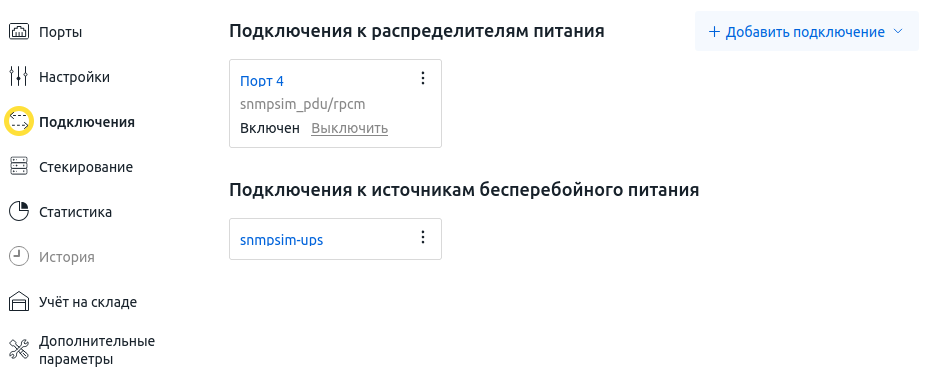

Изменение настроек коммутатора

Чтобы изменить настройки коммутатора:

  1. Перейдите в Оборудование → Коммутаторы → нажмите на название коммутатора → Настройки.
  2. Внесите необходимые изменения. Изменить можно настройки, которые были доступны при создании коммутатора, за исключением Типа коммутатора. Подробнее см. Добавление коммутатора.
  3. Нажмите Сохранить.

Вкладка Настройки

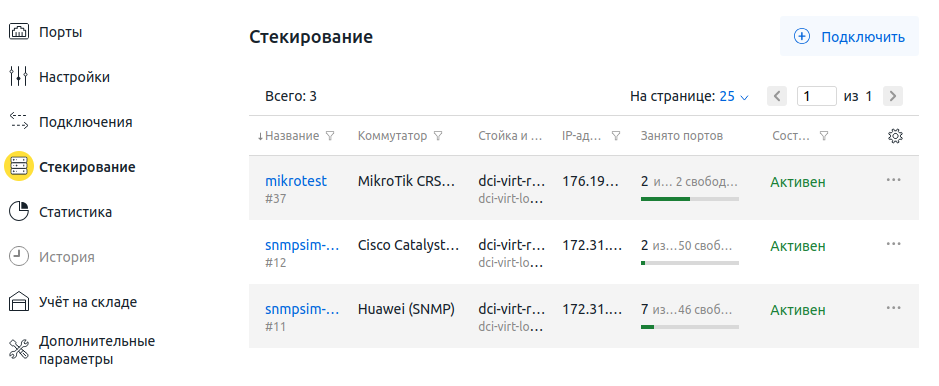

Агрегирование портов

Агрегирование каналов в сетях Ethernet позволяет объединить несколько параллельных каналов передачи данных в один логический. Агрегированные каналы обладают увеличенной пропускной способностью и высоким уровнем надёжности. Некоторые модели коммутаторов позволяют настроить агрегацию на уровне портов.

В текущей версии DCImanager 6 вы можете управлять агрегациями, созданными на коммутаторах Arista, Cisco Nexus и Mikrotik. Например, Arista DCS-7010T-48-R, Cisco Nexus 5000 Switch, Mikrotik CRS3XX.

Чтобы DCImanager 6 нашёл агрегированные порты, включите опцию Автоматически находить агрегированные каналы при добавлении коммутатора или в его настройках.

Платформа DCImanager 6 не изменяет настройки агрегации на коммутаторе, а только управляет уже созданными агрегациями. Чтобы создать/удалить агрегацию портов на коммутаторе, используйте средства администрирования вашего оборудования.

Порты, состоящие в агрегации, отображаются в общем списке со статусом "В агрегации". Вы не можете включать, выключать, изменять настройки и подключения этих портов.

Чтобы управлять агрегациями, перейдите в Оборудование → Коммутаторы → нажмите на название коммутатора → Порты → Агрегации.

Через меню menu.pngвы можете выполнить следующие операции с агрегацией:

  • включить/выключить;
  • подключить к устройству;
  • управлять агрегированным портом;
  • указать примечание.
