Выбор монитораLink to Выбор монитора

В ПО Termidesk Viewer реализована возможность вывода изображения дисплея РМ на одном или нескольких мониторах, с возможностью настройки их сопоставления. Выполненные настройки сохраняются после переподключения к РМ.

Если выполненная конфигурация не является корректной (например, один из двух мониторов был отключен), то при запуске РМ ПО Termidesk Viewer выведет диалог настройки мониторов.

Для выбора монитора, отображающего дисплей РМ, нужно:

  • в интерфейсе ПО Termidesk Viewer нажать на элемент (2) и выбрать в раскрывшемся списке пункт «Мониторы»;

Дисплей РМ представляет абстрактную сущность, рассматриваемую как графический буфер, куда записываются произошедшие в РМ изменения.

Пункт «Мониторы» может быть доступен или недоступен для выбора в зависимости от значения политики «Многомониторный режим (RDP, SPICE, TERA)», настроенного администратором в «Портале администратора». Доступность работы в многомониторном режиме также зависит от значения указанной политики.

ПО Termidesk Viewer поддерживает настройку расположения и организации мониторов, исходя из системных настроек ОС пользовательской рабочей станции, при этом:

  • поддерживается только полноэкранный режим;
  • динамическое изменение окна ПО Termidesk Viewer не приводит к изменению разрешения монитора в РМ;
  • поддерживается ориентация экрана и масштаб каждого монитора.

В текущей версии Termidesk при подключении к РМ по протоколу RDP настройка мониторов не поддерживается.

  • в открывшемся окне настроек выбрать монитор, отметив его галочкой. Если в окне выбора имеется более одного монитора, то вывод дисплея РМ возможен в отдельном окне или на физическом мониторе;
  • нажать экранную кнопку [Обновить] для применения настроек.

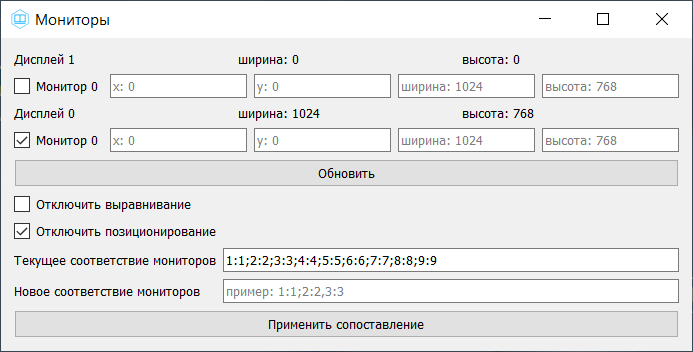

Окно выбора монитора

Одному дисплею может соответствовать несколько мониторов (зависит от конфигурации РМ). Определенная область графического буфера дисплея РМ задается и отображается для каждого монитора:

  • «x» - смещение области дисплея по горизонтальной оси в пикселях;
  • «y» - смещение области дисплея по вертикальной оси в пикселях;
  • «ширина» - размер дисплея по ширине в пикселях;
  • «высота» - размер дисплея по высоте в пикселях.

При настройке областей дисплея следует избегать их пересечения (монитор 0: [0, 0, 1024, 720]; монитор 1: [5, 10, 1920, 1080]) и отступов между ними (монитор 0: [0, 0, 1024, 720]; монитор 1: [1030, 0, 1920, 1080]).

При работе с несколькими мониторами рекомендуется использовать следующие конфигурации:

  • несколько дисплеев с одним монитором (РМ с ОС Microsoft Windows);
  • один дисплей с несколькими мониторами (РМ с ОС Linux).

Исходя из особенностей индексации и идентификации мониторов в протоколе SPICE использование других конфигураций не рекомендуется.

Для двухмониторной конфигурации нужно отметить в настройке оба дисплея и нажать экранную кнопку [Обновить].

ПО Termidesk Viewer также поддерживает динамически формируемый и изменяемый массив [N:M] сопоставления виртуальных экранов к физическим мониторам хоста. Начальные значения массива [1:1;2:2;3:3;4:4;5:5;6:6;7:7;8:8;9:9], порядковые номера всех физических и виртуальных мониторов в массиве начинаются с 1.

Сопоставление мониторов должно быть [1:1;2:2;3:3;4:4] и т.д. Изменение, например, [2:1;1:2] при разном разрешении мониторов и масштабов может привести к непредсказуемым результатам.

Для изменения соответствия мониторов необходимо:

  • в интерфейсе ПО Termidesk Viewer нажать на элемент (2) и выбрать в раскрывшемся списке пункт «Мониторы»;
  • в открывшемся окне ввести новые значения для соответствия мониторов в поле «Новое соответствие мониторов»;
  • нажать экранную кнопку [Применить сопоставление] для применения настроек.
