Стандартная распределенная установка

Основные принципы стандартной распределенной установки

В Termidesk предусмотрена распределенная установка компонентов на отдельные серверы или ВМ.

Описание применимо к ферме Termidesk.

Установка компонентов Termidesk выполняется в среде функционирования ОС Astra Linux Special Edition.

В распределенном варианте устанавливаются компоненты:

  • «Универсальный диспетчер» (служба termidesk-vdi);
  • «Менеджер рабочих мест» (службы termidesk-celery-beat, termidesk-celery-worker).

Перечень условий для распределенной установки:

  • брокер сообщений RabbitMQ устанавливается на одном узле с СУБД (в общем случае этот компонент может устанавливаться на отдельный узел, но в рамках настоящей процедуры данный вариант не рассматривается);

Организация отказоустойчивости инфраструктурных сервисов выполняется предприятием в соответствии с требованиями к инфраструктуре.

При использовании внешней по отношению к Termidesk СУБД, следует установить брокер сообщений RabbitMQ на узел «Менеджера рабочих мест» или на отдельный узел.

  • на всех узлах, предназначенных для установки компонентов, настроены статические IP-адреса;
  • на всех узлах настроена синхронизация времени от единого источника.

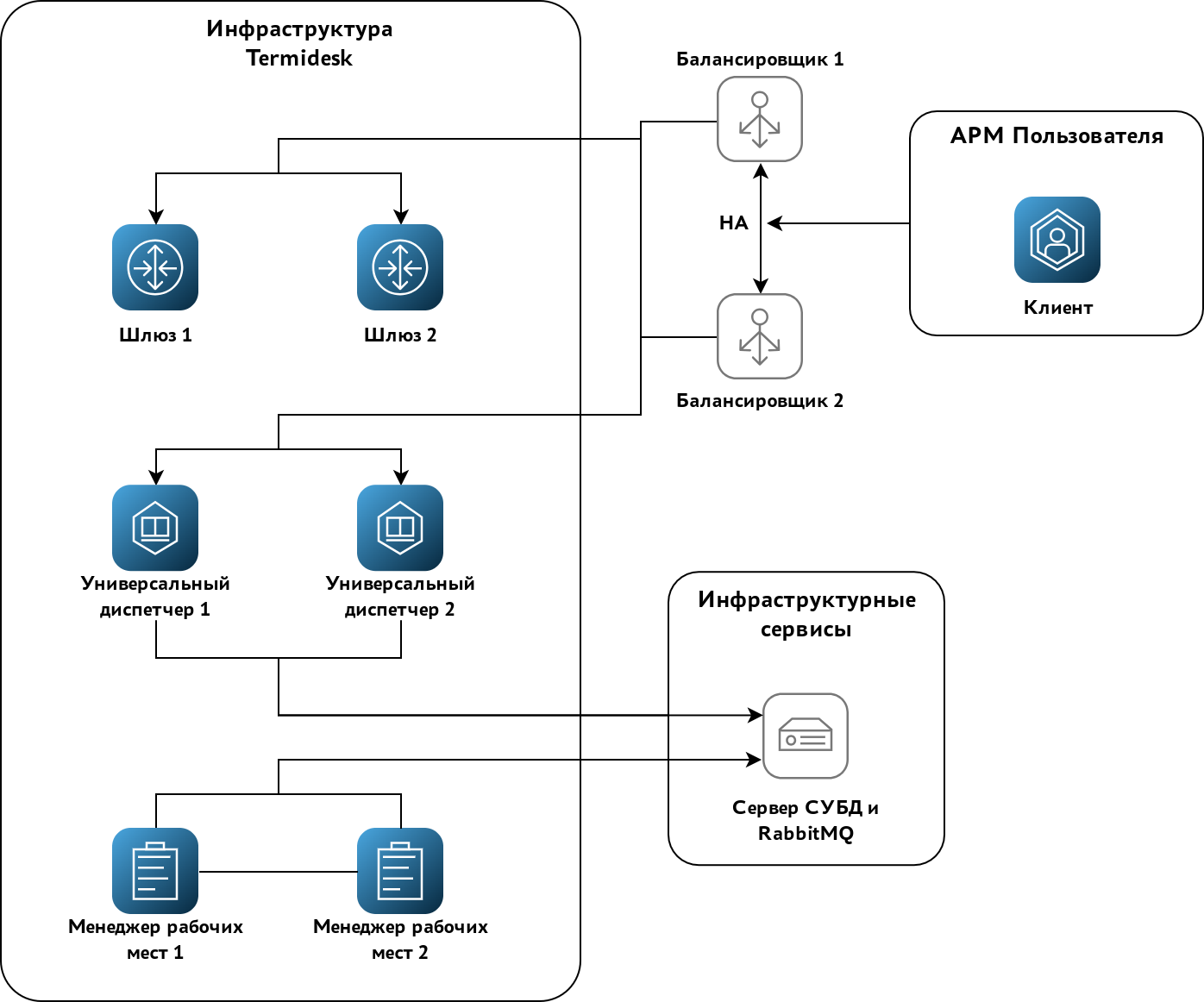

Упрощенная общая схема при распределенной установке Termidesk приведена на рисунке.


Перечень обозначенных на схеме компонентов приведен в таблице.

КомпонентFQDNПодпись на схеме
«Универсальный диспетчер» №1 с ролью «Портал универсальный» disp1.termidesk.local «Универсальный диспетчер 1»
«Универсальный диспетчер» №2 с ролью «Портал универсальный» disp2.termidesk.local «Универсальный диспетчер 2»
«Шлюз» №1tdc-gw1.termidesk.local «Шлюз 1»
«Шлюз» №2 tdc-gw2.termidesk.local «Шлюз 2»
«Менеджер рабочих мест» №1 tsk1.termidesk.local
«Менеджер рабочих мест 1»
«Менеджер рабочих мест» №2 tsk2.termidesk.local
«Менеджер рабочих мест 2»
Балансировщик нагрузки №1 tdc-lb1.termidesk.local «Балансировщик 1»
Балансировщик нагрузки №2tdc-lb2.termidesk.local«Балансировщик 2»
База данных c брокером сообщений RabbitMQ db.termidesk.local «Сервер СУБД и RabbitMQ»

Распределенная установка проводится в следующей последовательности:

1) на одном узле устанавливаются СУБД и RabbitMQ. При установке следует учесть, что в БД должны отсутствовать записи (необходимо использовать чистую БД);

2) устанавливается первый (эталонный) узел с «Универсальным диспетчером». При установке необходимо выбрать роль «Портал универсальный». Роль активируется при одновременном выборе ролей «Портал администратора» и «Портал пользователя» в диалоговом окне псевдографического интерфейса инсталлятора;

Настройки первого узла с «Универсальным диспетчером» Termidesk будут использоваться как эталонные для узлов других «Универсальных диспетчеров» и «Менеджеров рабочих мест».

Нужно скопировать каталог /etc/opt/termidesk-vdi вместе с его содержимым на узлы других «Универсальных диспетчеров» и «Менеджеров рабочих мест». Этот каталог содержит ключи для синхронизации параметров между узлами, а также параметры конфигурации узла (файл /etc/opt/termidesk-vdi/termidesk.conf).

3) устанавливаются остальные «Универсальные диспетчеры» с копированием файлов, указанных в п.2, с эталонного узла;

4) устанавливаются и настраиваются «Шлюзы»;

5) устанавливаются «Менеджеры рабочих мест» с копированием файлов, указанных в п.2, с эталонного узла.

Заключительным этапом устанавливаются и настраиваются балансировщики нагрузки.

Установка, настройка СУБД PostgreSQL и RabbitMQ

Процесс установки брокера сообщений RabbitMQ и СУБД PostgreSQL не отличается от процесса, описанного в разделе Подготовка среды функционирования.

Установка и настройка СУБД PostgreSQL осуществляется согласно выбранной версии.

Для завершения настройки нужно:

  • отредактировать файл /etc/rabbitmq/rabbitmq-env.conf, приведя его к виду:
# Defaults to rabbit. This can be useful if you want to run more than one node
# per machine - RABBITMQ_NODENAME should be unique per erlang-node-and-machine
# combination. See the clustering on a single machine guide for details:
# http://www.rabbitmq.com/clustering.html#single-machine
#NODENAME=rabbit

# By default RabbitMQ will bind to all interfaces, on IPv4 and IPv6 if
# available. Set this if you only want to bind to one network interface or#
# address family.
NODE_IP_ADDRESS=0.0.0.0
# Defaults to 5672.
NODE_PORT=5672
  • сохранить файл и перезапустить службу rabbitmq-server:
sudo systemctl restart rabbitmq-server

Установка первого узла с «Универсальным диспетчером»

Процесс установки первого узла с «Универсальным диспетчером» аналогичен комплексной установке Termidesk, за исключением выбора только ролей «Портал администратора» и «Портал пользователя».

После установки передать каталог /etc/opt/termidesk-vdi на остальные узлы «Универсальных диспетчеров» и «Менеджеров рабочих мест»:

sudo scp -r /etc/opt/termidesk-vdi localuser@ipaddr_or_fqdn_host:/home/user/

где:

-r - ключ для рекурсивной (со вложенными каталогами) передачи;

localuser - имя пользователя целевого узла;

ipaddr_or_fqdn_host - IP-адрес или FQDN целевого узла;

/home/user - путь, куда будет скопирован каталог.

Перед началом установки остальных узлов «Универсальных диспетчеров» необходимо переместить скопированный ранее каталог termidesk-vdi в каталог /etc/opt/:

sudo mv /home/user/termidesk-vdi /etc/opt/

Установить второй узел с «Универсальным диспетчером» по аналогии с первым, не меняя параметры в диалогах подключения к СУБД и заполнения информации о подключении к RabbitMQ.

Установка «Шлюзов»

Начиная с Termidesk версии 6.1 функционал «Шлюза» реализуется через продукт Termidesk Connect. Подробные сведения приведены в справочном центре Termidesk Connect (доступ по ссылке: https://wiki.astralinux.ru/connect-help/latest).

Установка «Менеджеров рабочих мест»

Установка «Менеджеров рабочих мест» производится на два узла, работающих в режиме отказоустойчивой конфигурации, при которой оба узла активно обрабатывают трафик (конфигурация «Active - Active»), а отказ одного из них не нарушает работоспособность фермы Termidesk.

Установка компонента на первый узел проводится в следующей последовательности:

  • перемещается скопированный ранее каталог termidesk-vdi в каталог /etc/opt/:
sudo mv /home/user/termidesk-vdi /etc/opt/
  • редактируется файл /etc/opt/termidesk-vdi/termidesk.conf, параметру NODE_ROLES присваивается значение «CELERYMAN»;
  • устанавливается пакет termidesk-vdi:
sudo apt -y install termidesk-vdi

где:

-y  - ключ для пропуска подтверждения установки.

В результате установки пакета termidesk-vdi на узле будут запущены службы termidesk-celery-beat, termidesk-celery-worker.

Установка второго узла с «Менеджером рабочих мест» выполняется по аналогии с первым.

Установка балансировщиков

Подробные сведения по установке балансировщика приведены в справочном центре Termidesk Connect (доступ по ссылке: https://wiki.astralinux.ru/connect-help/latest).

Действия после распределенной установки

Настройка балансировщика нагрузки приведена в справочном центре Termidesk Connect (доступ по ссылке: https://wiki.astralinux.ru/connect-help/latest).

Если в инфраструктуре Termidesk будет использоваться портал «Агрегатор» («Агрегатор администратора» и/или «Агрегатор пользователя»), нужно обязательно задать на узле компонента «Универсальный диспетчер» («Портал пользователя» или «Портал универсальный») сертификат для расшифровки JWT-токена. Сертификат может быть задан через файл /etc/opt/termidesk-vdi/termidesk.conf (параметры AGGREGATOR_JWT_SSL_CERT и AGGREGATOR_JWT_SSL_CERT_SECOND) или через утилиту termidesk-config.

После установки параметры компонентов «Универсальный диспетчер» и «Менеджер рабочих мест» могут быть изменены через файл termidesk.conf (см. подраздел Конфигурационный файл termidesk.conf документа 90 02 «Руководство администратора. Настройка программного комплекса») или через утилиту termidesk-config (см. подраздел Утилита termidesk-config документа 90 02 «Руководство администратора. Настройка программного комплекса»).
