Данная статья применима к:

  • Astra Linux Special Edition РУСБ.10015-01 и РУСБ.10015-10 (очередное обновление 1.7)

  • Astra Linux Special Edition РУСБ.10015-37 (очередное обновление 7.7)
  • Astra Linux Special Edition РУСБ.10152-02 (очередное обновление 4.7)
  • Astra Linux Special Edition РУСБ.10015-01 (очередное обновление 1.6)

  • Astra Linux Special Edition РУСБ.10015-16 исп. 1 и исп. 2

  • Astra Linux Special Edition РУСБ.10265-01 (очередное обновление 8.1)

  • Astra Linux Common Edition 2.12

Введение

В настоящей статье рассматриваются решения по удаленному подключению к графическим сессиям Astra Linux и Windows из графических сессий Astra Linux и Windows. Рассматриваются два принципиально различных типа подключения:

  • подключение с созданием отдельной (новой) пользовательской сессии (эмуляция удаленного терминала, сервер терминалов, удаленный запуск графических приложений);
  • подключение к уже существующей пользовательской сессии (мобильное рабочее место, удаленный помощник).

    При удаленном подключении к существующей сессии может сниматься блокировка физического экрана, что может быть использовано потенциальными нарушителями для доступа к пользовательской сессии.

    См. также:

Подключение может выполняться по следующим протоколам:

  • SSH — обычно протокол SSH используется для удаленного администрирования компьютеров в режиме командной строки, однако поддерживает и работу с графическими приложениями Astra Linux. Может использоваться для удаленного запуска отдельных графических приложений в связке Astra Linux - Astra Linux или для работы в удаленных сессиях (клиент Remmina или клиент/сервер x2go в Astra Linux);
  • XRDP — открытая реализация протокола Microsoft RDP (Remote Desktop Protocol). Поддерживается операционными системами семейства Windows;
  • VNC (Virtual Network Computing);
  • XDMCP — Linux-протокол для удаленных рабочих столов.  Обеспечивает более быструю работу, чем XRDP, но требует установку на клиентах Windows дополнительной программы VcXsrv. Для работы VcXsrv необходим Windows 7 c установленным обновлением KB2999226 или выше. Несовместимо с Service Pack1 для Windows 7, но в Интернет доступна информация, что если поставить все обновления до 1.09.2016, то функциональность восстанавливается.

Сервер удаленных терминалов XDMCP

Настройка сервера удаленных терминалов XDMCP в Astra Linux

Протокол XDMCP по умолчанию включен в Astra Linux и может использоваться для удаленного создания новых пользовательских сессий из клиентов Astra Linux и Windows. Из соображений безопасности удаленные подключения по этому протоколу по умолчанию запрещены, а в Astra Linux Special Edition дополнительно запрещены подключения из других операционных систем (ОС). Для отмены запрета подключений выполнить на сервере Astra Linux следующие действия:

  1. Разрешить удаленные подключения из Astra Linux:

    1. Либо заменить в файле /etc/X11/fly-dm/Xaccess все вхождения параметра localhost на символ * ("звездочка"):

      sudo sed -i "s/^localhost/*/" /etc/X11/fly-dm/Xaccess

    2. Либо использовать графический инструмент:  "Панель управления" -  "Система" - "Вход в систему" на вкладке "Дополнительно" поставить галочку в чек-боксе "Разрешить удалённые сессии" или "Разрешить удаленный вход" (в зависимости от используемого обновления) и сохранить изменения;

  2. Если требуется разрешить подключение из других ОС, то на серверах под управлением Astra Linux Special Edition в файле /etc/X11/fly-dm/fly-dmrc в секции [Xdmcp] изменить значение параметра EnableAll с false на true (если такого параметра нет - то добавить его в указанную секцию):

    Параметр EnableAll доступен начиная с Astra Linux Special Edition РУСБ.10015-01 с установленным обновлением № 20190912SE16 (оперативное обновление 3) (версии пакетов fly-dm начиная с 2.6.16 и fly-qdm начиная с 2.6.7).

    EnableAll=true
  3. Перезагрузить ОС или перезапустить службу fly-dm (при перезапуске службы все графические пользовательские сессии будут завершены):

    sudo systemctl restart fly-dm

Открытие сессии в Astra Linux по протоколу XDMCP из Windows

Для подключения к серверу Astra  Linux по протоколу XDMCP из Windows с открытием новой сессии:

  1. Загрузить и установить дополнительную программу VcXsrv.
  2. Если используется межсетевой экран (в Windows включен по умолчанию), то разрешить в нем работу приложения  "VcXsrv windows xserver" (Cоответствующие правила имеются в межсетевом экране.) Разрешить "все входящие TCP" и "все входящие UDP).
  3. Через графическое меню запустить программу Xlaunch.
  4. Выбрать пункт "One large window":
  5. Выбрать XDMCP сессию:
  6. Выполнить поиск хостов:
  7. В "Дополнительных настройках" в строке "Additional parameters for VcXsrv" указать:

    -displayID 0:63:0x0:0x0



    Для сохранения изменений нажать кнопку "Далее" и кнопку "Готово";

  8. В открывшемся окне со списком хостов, на которых обнаружено разрешенное удаленное подключение по XDMCP, выбрать в списке нужный хост и нажать кнопку "Connect":


Сервер удаленных терминалов RDP

Настройка сервера удаленных терминалов RDP в Astra Linux

Данный вариант удаленного подключения:

  • применим как для работы Astra Linux c Astra Linux, так и для работы Astra Linux с Windows;
  • не позволяет подключиться к уже существующей сессии пользователя;
  • позволяет повторно подключиться к ранее запущенной удаленной сессии;
  • позволяет подключиться к одной сессии одновременно нескольким клиентам;
  • позволяет разделять файловые ресурсы.

Для подключения к рабочему месту с использованием протокола RDP на компьютере, к которому будет осуществляться подключение, должен быть установлен пакет xrdp (доступен в репозиториях Astra Linux Special Edition и Astra Linux Common Edition). Для передачи звука дополнительно должен быть установлен пакет pulseaudio-module-xrdp (доступен только в репозиториях Astra Linux Special Edition x.7 и Astra Linux Common Edition). Установку пакетов можно выполнить с помощью графического менеджера пакетов или из командной строки командами:

  • в Astra Linux Special Ediion x.7 и Astra Linux Common Edition если требуется передача звука:

    sudo apt install xrdp pulseaudio-module-xrdp

  • если не требуется передача звука или в Astra Linux Special Edition 1.6:

    sudo apt install xrdp

После установки пакетов будет автоматически запущена службы xrdp.service, подключенная к IP-порту tcp/3389 и служба xrdp-sessman (tcp/3350) и сервер будет готов к работе. После перезагрузки ОС службы запускаются автоматически.

Некоторые особенности работы RDP

Настройка переключения раскладки клавиатуры по одной клавише

Если для переключения раскладки клавиатуры используется одна клавиша (например, клавиша CapsLock), то при работе в удаленной сессии после переключения раскладки возможны ошибки ввода при нажатии следующей клавиши. Это вызвано тем, что по умолчанию переключение выполняется по событию "отжатие клавиши переключения", а при работе в удаленной сессии порядок обработки событий может нарушаться. Для устранения таких ошибок рекомендуется изменить порядок переключения раскладки с переключения по событию "отжатие клавиши переключения" на переключение по событию "нажатие клавиши переключения". Для этого на сервере xrdp:

  1. В секцию [SessionVariables] файла /etc/xrdp/sesman.ini добавить строку:

     FLY_NO_SWITCH_ON_RELEASE=1
  2. Перезапустить службу xrdp:

    sudo systemctl restart xrdp

Пустой снимок экрана при удаленном подключении через RDP в Astra Linux Special Edition

В Astra Linux Special Edition при подключении по RDP по умолчанию запрещено делать снимки экрана при удаленном подключении. Для того, чтобы разрешить снимки, следует в файл /etc/X11/trusted добавить строчку:

/usr/bin/spectacle(SNAP_R)

Подробнее см. Значения ролей в /etc/X11/trusted.Открытие сессии в Astra Linux по протоколу RDP из Windows

На компьютере Windows для подключения к Astra Linux по протоколу RDP используется приложение mstsc.

При подключении через "удаленный рабочий стол" выбрать тип сессии:

  • "Xorg" для обновлений Astra Linux Special Edition РУСБ.10015-01 после очередного обновления 1.5;
  • "session-xorgxrdp" для Astra Linux Special Edition РУСБ.10015-01 (очередное обновление 1.5).

Ввести логин, пароль и нажать "ОК"

При подключении создается новая отдельная сессия.

Запуск сессии root при работе в сессии xrdp

По умолчанию подключение к пользователю root запрещено. Использовать сессии root не рекомендуется из соображений безопасности. Предлагаемые далее действия ведут к снижению защищенности информационной системы.

Для запуска сессии пользователя root при работе по протоколу xrdp:

  1. Разрешить вход пользователя root, назначив ему пароль:

    sudo passwd root

  2. Если на сервере xrdp включен мандатный контроль целостности, то назначить пользователю root высокую целостность:

    sudo pdpl-user root -i high

  3. В секции [Security] файла /etc/xrdp/sesman.ini параметру AllowRootLogin присвоить значение true:

    AllowRootLogin=true
  4. Перезапустить службу xrdp:

    sudo systemctl restart xrdp

Подключение к существующей сессии Astra Linux по протоколу VNC

Разработчики Astra Linux создали вариант xrdp и vino, позволяющий использовать режим "интерактивной доски" с авторизацией клиентов.
Этот вариант ПО включен в состав Astra Linux Special Edition РУСБ.10015-01 (очередное обновление 1.6) и в более новые обновления.

Настройка сервера Astra Linux

Данный метод по умолчанию позволяет удаленным пользователям входить в текущую сессию без ввода пароля. Приведен только как пример для проверки работы. Не рекомендуется использовать в практических целях без настройки входа с использованием пароля.

На компьютере Astra Linux установить пакеты vino и xrdp:

sudo apt install vino xrdp

Убедиться, что файле /etc/xrdp/xrdp.ini в настройках протокола Xvnc (секция "[vnc-any]") в параметре port указано значение 5900 (или ask5900). Если указано иное значение, то указать 5900 и перезапустить службу xrdp:

sudo systemctl restart xrdp

После установки пакетов для включения доступа к пользовательской сессии:

  1. Открыть терминал (горячая клавиша Alt+t);
  2. Запустить службу vnc командой:

    /usr/lib/vino/vino-server &

Настройка пароля для службы vnc

Для того, чтобы служба vnc запрашивала пароль при подключении клиентской машины, на сервере необходимо установить пакет  libglib2.0-bin

sudo apt install libglib2.0-bin
и задать пароль для удаленного входа в сессию выполнив команды (в командах указать пароль):
gsettings set org.gnome.Vino authentication-methods "['vnc']"
gsettings set org.gnome.Vino vnc-password "$(echo -n "<пароль>" | base64)"
Перезапустить службу vnc для применения настроек.

Подключение к сессии Astra Linux из Windows

Подключение пользовательской машины Windows к серверу Astra Linux выполняется стандартным клиентом Windows:


Для подключения указать IP-адрес сервера:

При раскрытии параметров возможно задать имя пользователя для подключения, разрешить сохранение учетных данных, а также сохранить параметры соединения:

В закладке настройки параметров отображения ("Display") установить подходящее разрешение (если монитор отличается от FHD) и по возможности снизить глубину цветности для уменьшения нагрузки на сеть.

Для снижения нагрузки на сеть рекомендуется использовать глубину цветности не более 16 бит.

После появления приглашения для подключения к серверу в меню выбрать пункт vnc-any, указать IP-адрес сервера, и пароль к сессии:


Подключение из Astra Linux к существующей сессии Windows

Настройка сервера Windows

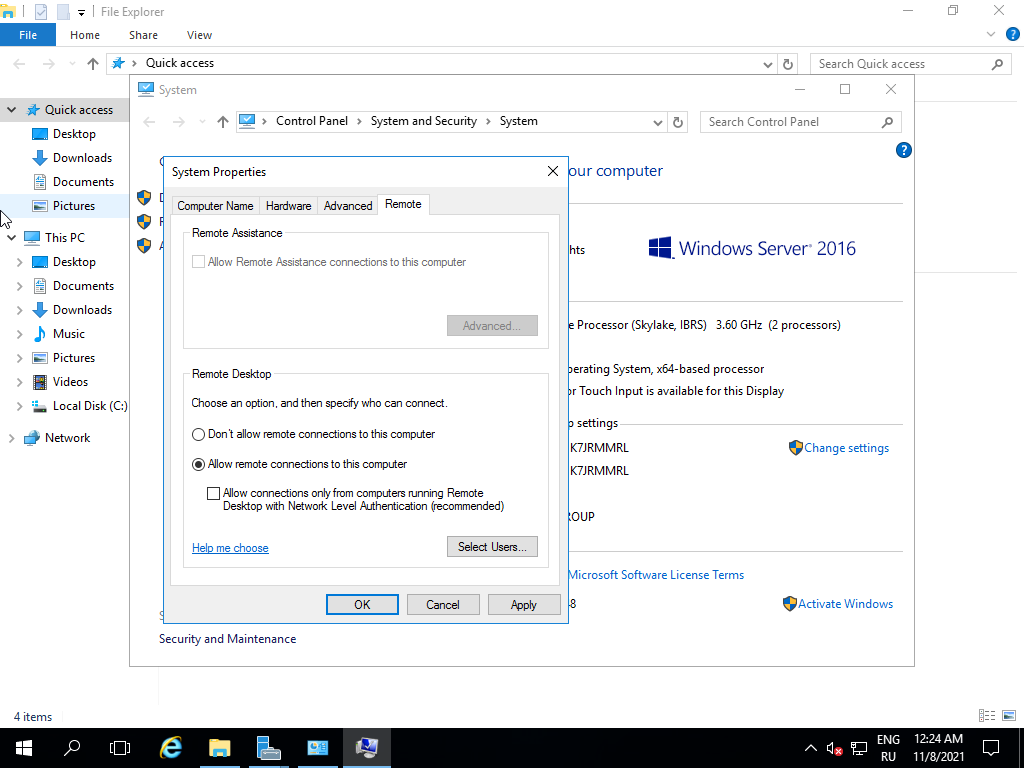

На сервере Windows должен быть разрешен удаленный доступ: «Система» -> «Удалённый доступ» -> «Предоставить возможность подключения к другим компьютерам с рабочими столами любой версии».

Клиент удаленных сессий Astra Linux xfreerdp

Установить пакет freerdp2-x11:

sudo apt install freerdp2-x11
Подключение:
xfreerdp /u:<имя_пользователя_windows> /v:<имя_или_IP-адрес_сервера_windows>

Если на сервере Windows используется авторизация NLA, то для подключения клиента xfreerdp Astra Linux к такому серверу использовать дополнительный ключ /sec:tsl, например:

xfreerdp /u:<имя_пользователя_windows> /v:<имя_или_IP-адрес_сервера_windows> /sec:tls

Решение проблемы подключения при использовании 8-битной цветности

Для подключения с 8-битной цветностью использовать опцию  /relax-order-checks, например:

xfreerdp /u:$user /p:$pass /v:$ip_orel /bpp:8 /relax-order-checks

Клиент удаленных сессий Astra Linux Remmina

Для установки клиента Remmina на Astra Linux Special Edition x.7 необходимо подключить расширенный репозиторий. Для установки на более ранние обновления Astra Linux Special Edition требуется подключить репозиторий Astra Linux Common Edition. После подключения установка может быть выполнена командой:

sudo apt install remmina remmina-plugin-rdp remmina-plugin-secret remmina-plugin-spice

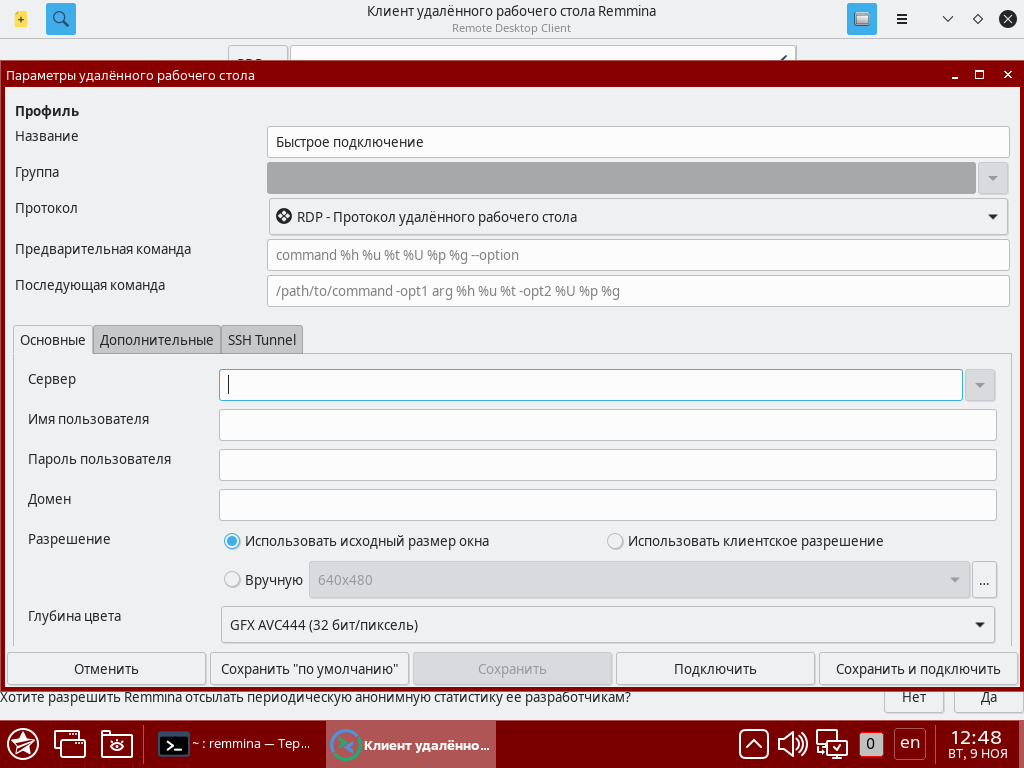

После установки клиент Remmina может быть запущен через графическое меню ("Пуск" - "Сеть" - "Remmina") или из командной строки командой:
remmina

Подключение из Astra Linux к Astra Linux

Удаленный запуск графических приложений в отдельной сессии с использованием SSH

Настройка сервера SSH Astra Linux

На сервере должна быть установлена и настроена служба SSH. См. статью SSH.

Для того, чтобы был разрешен запуск графических приложений, параметру X11Forwarding в файле /etc/ssh/sshd_config должно быть присвоено значение yes:

X11Forwarding yes


Запуск графического приложения на удаленном компьютере с выводом на локальный экран

Для запуска графического приложения на удаленном компьютере (сервере) с выводом на локальный экран выполнить SSH-подключение к серверу используя опцию -X. Общий вид команды:

ssh -X <имя_пользователя_на_сервере>@<имя_или_адрес_сервера> <команда>
Если имена пользователей на локальном компьютере и на сервере совпадают, то часть <имя_пользователя_на_сервере>@ можно не указывать.Если команда не указана, то будет открыта новая сессия ssh, в которой можно будет запускать графические приложения, указывая их имена.

Пример команды для запуска графического редактора kate:
ssh -X 192.168.1.32 kate

Запуск графического приложения на удаленном компьютере с использованием sudo с выводом на локальный экран

Для того, чтобы в сессии ssh можно было запускать графические приложения с привилегиями sudo нужно:

  1. Подключиться к сессии ssh не указывая команду:

    ssh -X <имя_пользователя_на_сервере>@<имя_или_адрес_сервера>

  2. Создать в сессии ssh на удаленном компьютере файл /root/.Xauthority:

    sudo touch /root/.Xauthority

  3. Скопировать в созданный файл /root/.Xauthority идентификатор графической сессии пользователя, под именем которого выполнен вход в сессию ssh:

    sudo xauth add `xauth list $DISPLAY`

После этого в сессии можно будет выполнять графические приложения используя sudo.

Подключение к новой сессии по протоколу XDMCP на сервере Astra Linux

Предполагается, что сервер Astra Linux уже настроен. См. Настройка сервера удаленных терминалов XRDMCP в Astra Linux.

Для использования Astra Linux в качестве клиента XDMCP на клиенте должен быть установлен пакет xserver-xephyr версии 1.20.10-3ubuntu5astra[.se]1 или выше (пакет устанавливается по умолчанию при установке ОС).

Подключение к серверу осуществляется командой:

Xephyr -query <имя_или_IP-адрес_сервера> :1
Более сложный вариант команды:
Xephyr -indirect <имя_или_IP-адрес_сервера> -screen <разрешение_экрана> -title <заголовок_окна> -resizeable :<номер_дисплея>
Где:

  • -indirect  – опция, задающая перенаправление на удаленный хост;
  • <имя_или_IP-адрес_сервера>  – IP-адрес удаленного хоста, например 192.168.1.100;
  • -screen <разрешение_экрана> –  разрешение окна с открытым удаленным графическим интерфейсом, например 800x600;
  • -title <заголовок_окна> – заголовок окна с открытым удаленным графическим интерфейсом;
  • -resizeable – опция, позволяющая изменять размер окна;
  • :<номер_дисплея> — номер дисплея, который будет использован для подключения. По умолчанию 0 (всегда занят активной графической сессией). Можно использовать любое значение, кроме :0. При использовании нескольких сессий необходимо для каждой сессии задать оригинальный номер.

Пример команды:

Xephyr -indirect 192.168.1.100 -screen 800x600 -title Вложенная -displayID 0:0 -resizeable :101

Подключение к новой сессии по протоколу RDP с помощью клиента freerdp2-x11/krdc

На компьютере, с которого будет осуществляться подключение (клиент), установить консольную клиентскую утилиту freerdp2-x11 и пакет графического инструмента krdc.

При установке пакета krdc автоматически будет установлен пакет freerdp2-x11. После установки пакетов графический инструмент доступен в меню: в Пуск → Сеть → KRDC

Перед подключением рекомендуется завершить текущие сессии на сервере

После запуска в окне графической утилиты выбрать протокол RDP,  задать адрес сервера и нажать Enter:

Далее последует окно позволяющее совершить дополнительные настройки подключения:

Для снижения нагрузки сети, рекомендуется использовать глубину цветности 16 бит

Параметр "Общий ресурс" определяет положение общей папки на клиенте для возможности обмена файлами в rdp-сессии.

При подключении к серверу-rdp на  linux, общий ресурс будет отображаться в домашнем каталоге пользователя, от чьего имени открыта сессия:

При подключении к серверу-rdp на  windows,  общий ресурс будет отображаться в дереве Сети, как tsclient:

После завершения настроек сессии нажать "Да" в правой нижней части окна, после чего последует запрос авторизационных данных пользователя.
