BILLmanager, интегрированный с OpenStack, поддерживает управление сетями виртуального дата-центра (далее ВДЦ). Для управления сетями и маршрутизаторами перейдите на отдельные формы: Товары/Услуги → Виртуальный ДЦ → кнопки Сети и Маршрутизаторы. Эти формы доступны клиенту и провайдеру услуг.

СетиLink to Сети

Чтобы добавить сеть, перейдите в раздел Товары/Услуги → Виртуальный ДЦ → выберите дата-центр → кнопка Сети → кнопка Создать:

  1. Наименование.
  2. Создать подсеть — опция создания подсети при создании сети. Когда опция отключена, на форме скрыты все поля кроме Наименование и Создать подсеть.
  3. Наименование подсети — имя, с которым будет создана подсеть, если активна опция Создать подсеть.
  4. Тип выбора сетевого адреса — способ указать пул адресов подсети. Доступно два значения:
    • Введите сетевой адрес вручную — в поле Адрес подсети укажите адрес с маской в формате CIDR, например: 192.168.10.0/24;
    • Сетевой адрес из пула — выберите подходящий пул адресов в поле Пул и маску в формате CIDR в поле Маска подсети. Значения этих полей BILLmanager получает из OpenStack. Если на стороне OpenStack суперпользователь не настроил пулы, то будет доступен только ввод адреса вручную.
  5. Использовать шлюз — опция для указания IP-адреса маршрутизатора подсети, укажите IP в поле Адрес шлюза;
  6. Разрешить DHCP — опция включения DHCP-сервера для создаваемой подсети. Для DHCP-сервера будет выделен отдельный IP-адрес подсети;
  7. Подключить к маршрутизатору — маршрутизатор, к которому будет подключена подсеть. В списке отображаются все активные маршрутизаторы из раздела Товары/Услуги → Виртуальный ДЦ → Маршрутизаторы.

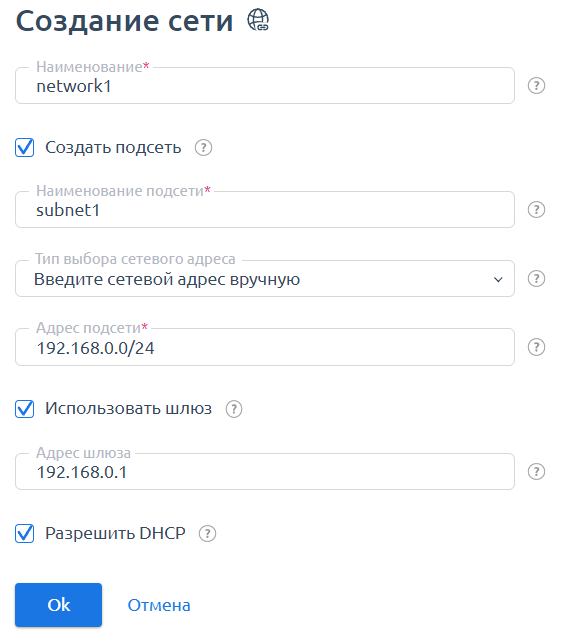

Создание сети

МаршрутизаторыLink to Маршрутизаторы

Чтобы добавить маршрутизатор, перейдите в раздел Товары/Услуги → Виртуальный ДЦ → выберите дата-центр → кнопка Маршрутизаторы → кнопка Создать:

  1. Наименование маршрутизатора.
  2. Внешняя сеть — публичная сеть, к которой будет подключён маршрутизатор. Выбранная сеть автоматически добавится в интерфейсы маршрутизатора.

После создания добавьте вручную нужные интерфейсы маршрутизатора в разделе Товары/Услуги → Виртуальный ДЦ → Маршрутизаторы → Интерфейсы → Создать.

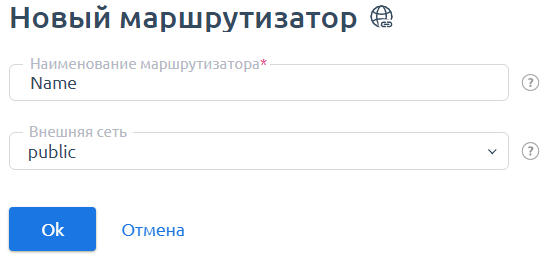

Создание маршрутизатора

Балансировщики нагрузкиLink to Балансировщики нагрузки

Балансировщик нагрузки (далее БН) распределяет трафик равномерно между группой серверов (членов пула). Каждый пул содержит сервера, между которыми балансируется нагрузка. Если один сервер в пуле выходит из строя, то нагрузка автоматически будет распределена между оставшимися машинами.

Чтобы добавить балансировщик, перейдите в раздел Товары/Услуги → Виртуальный ДЦ → выберите дата-центр → кнопка Балансировщики → кнопка Создать:

  • Основные настройки
    1. Наименование.
    2. Подсети — подсеть, для которой работает балансировщик нагрузки.
  • Настройка входящего подключения
    1. Протокол — протокол, по которому происходит взаимодействие балансировщика с серверами из пула БН.
    2. Порт.
  • Настройка пула
    1. Метод — алгоритм распределения нагрузки. Доступны следующие методы:
      • Least connections — новый запрос направляется на наименее загруженный сервер;
      • Round robin — запросы распределяются между серверами по очереди;
      • Source IP — все запросы с определённого IP попадают на один и тот же сервер.
    2. Виртуальный сервер — сервера-участники пула. Между ними будет распределяться нагрузка.
  • Настройка мониторинга
    1. Протокол мониторинга.
    2. Интервал, сек — интервал между обращениями. Указывается в секундах.
    3. Количество попыток — допустимое количество неудачных обращений до сообщения о сбое сервера.
    4. Таймаут, сек — время, за которое должен быть получен ответ от сервера. Указывается в секундах.
