Пулы логически объединяют блоки IP-адресов. Объединение блоков в пул позволяет:

  • разделить блоки адресов на публичные и приватные;
  • использовать в кластерах только необходимые блоки.

Создание пула

Чтобы создать пул IP-адресов:

  1. Перейдите в раздел Сети →вкладка Пулы IP-адресов → кнопка Создать пул IP-адресов.
  2. Введите или сгенерируйте Название пула.
  3. Укажите IP-адреса под создание VM — блоки адресов, входящие в пул. Вы можете указать отдельный адрес (10.1.1.1), адреса по префиксу маски (10.1.1.0/24) или диапазон адресов (10.1.1.1-10.1.1.5). Каждый блок вводится на отдельной строке.
  4. В разделе Доступ к пулу в кластерах выберите кластеры, в которых пул должен быть доступен. Если в кластере используются два сетевых интерфейса, укажите к какой сети относится пул — Основной или Дополнительной. Подробнее см. в статье Основная и дополнительная сеть.
  5. Укажите Примечание к пулу. Оно будет отображаться в таблице пулов.
  6. Если указанный блок адресов не входит ни в одну из физических сетей, созданных в платформе:
    1. Включите опцию Создать физическую сеть.

    2. Если пул будет использоваться в кластере с типом настройки сети IP-fabric, вы можете включить опцию Не занимать служебные IP-адреса. Тогда для ВМ будут доступны все адреса, включая шлюз, адрес сети и широковещательный адрес.

    3. Укажите Сеть в формате <адрес сети>/<префикс маски сети>. Например, 172.16.1.0/24.
    4. Укажите адрес Шлюза для сети.
    5. Укажите Примечание к сети. Оно будет отображаться в таблице сетей.
  7. Нажмите кнопку Создать пул.

Управление пулом

Для управления пулом перейдите в раздел Сети → вкладка Пулы IP-адресов → выберите пул → меню . Возможные действия:

  • IP-адреса и диапазоны — управлять блоками и отдельными IP-адресами в пуле;
  • Добавить IP-адреса в пул;
  • Параметры пула — изменить название пула, настройки доступа в кластерах и примечание;
  • Примечание — изменить примечание;
  • Удалить пул.

Управление IP-адресами и диапазонами

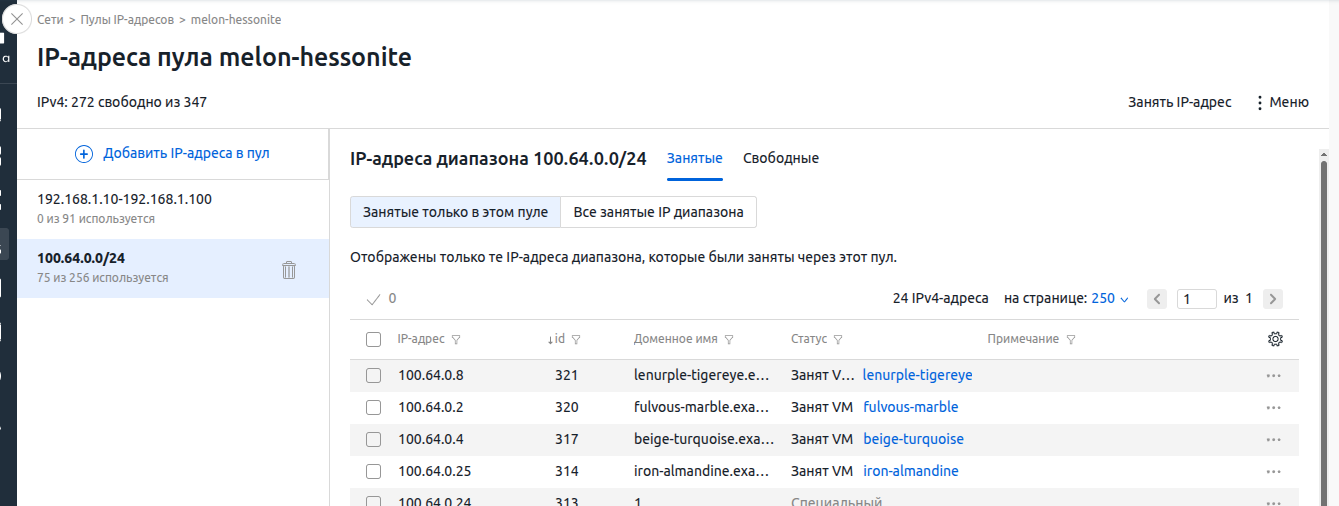

Чтобы управлять адресным пространством пула, перейдите в раздел Сети → вкладка Пулы IP-адресов → выберите пул → меню → IP-адреса и диапазоны.


В левой части окна отображается список диапазонов, используемых в пуле. Чтобы добавить IP-адреса в пул:

  1. Нажмите кнопку Добавить IP-адреса в пул.

  2. Укажите IP-адреса под создание VM — блоки адресов, входящие в пул. Вы можете указать отдельный адрес (10.1.1.1), адреса по префиксу маски (10.1.1.0/24) или диапазон адресов (10.1.1.1-10.1.1.5). Каждый блок вводится на отдельной строке.

    Блоки не будут добавлены, если они пересекаются с адресным пространством пула.

  3. Если указанный блок адресов не входит ни в одну из физических сетей, созданных в платформе:
    1. Включите опцию Создать физическую сеть.

    2. Если пул будет использоваться в кластере с типом настройки сети IP-fabric, вы можете включить опцию Не занимать служебные IP-адреса. Тогда для ВМ будут доступны все адреса, включая шлюз, адрес сети и широковещательный адрес.

    3. Укажите Сеть в формате <адрес сети>/<префикс маски сети>. Например, 172.16.1.0/24.
    4. Укажите адрес Шлюза для сети.
    5. Укажите Примечание к сети. Оно будет отображаться в таблице сетей.
  4. Нажмите кнопку Добавить.

Для кластеров с типом настройки сети "Маршрутизация" добавлять IP-адреса нужно в карточке узла:

  1. Перейдите в раздел Узлы → нажмите на имя узла →кнопка Параметры → раздел IP-адреса → выберите IPv4 или IPv6 →кнопка Добавить IP-адрес.
  2. Укажите IP-адреса под создание VM.
  3. Нажмите кнопку Добавить.

Чтобы удалить диапазон IP-адресов, нажмите значок рядом с выбранным диапазоном.

Резервирование IP-адресов

Вы можете зарезервировать отдельные IP-адреса или подсети в пуле. VMmanager не будет использовать их при назначении IP-адресов для ВМ.

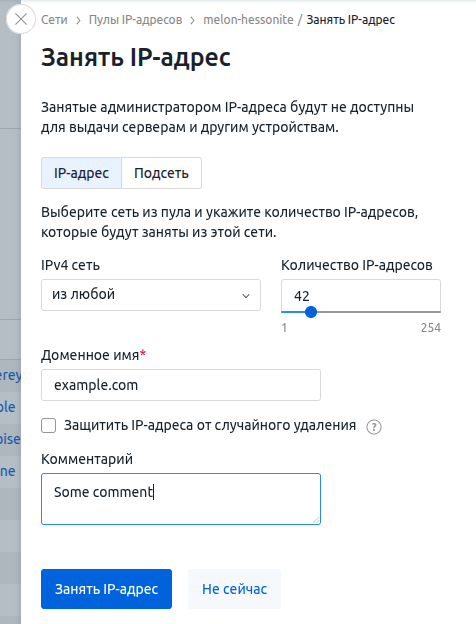

Чтобы зарезервировать IP-адрес или подсеть:

  1. Перейдите в раздел Сети → вкладка Пулы IP-адресов → выберите пул → меню → IP-адреса и диапазоны.
  2. Нажмите кнопку Занять IP-адрес.
  3. Если в пуле есть и IPv4, и IPv6-адреса, выберите тип адресов.
  4. Выберите что нужно зарезервировать: IP-адрес или Подсеть.
  5. Выберите IPv4 сеть (IPv6 сеть), из которой будет выделен IP-адрес. Вы можете выбрать выделение IP-адреса из любой сети. В этом случае IP-адрес будет выбран случайно.
  6. Если нужно выделить подсеть, выберите Маску подсети.
  7. Укажите Доменное имя.
  8. Чтобы IP-адрес или подсеть нельзя было удалить, включите опцию Защитить IP-адрес от случайного удаления.
  9. Укажите Комментарий.
  10. Нажмите кнопку Занять IP-адрес (Занять подсеть).

После резервирования IP-адрес или подсеть получают статус "Специальный".

Чтобы снять резервирование IP-адреса или подсети:

  1. Перейдите в раздел Сети → вкладка Пулы IP-адресов → выберите пул → меню → IP-адреса и диапазоны.
  2. В левой части окна выберите диапазон, из которого был зарезервирован IP-адрес или подсеть.
  3. Если при резервировании была включена защита от удаления, в правой части окна выберите зарезервированный IP-адрес или подсеть → меню → Настройки → отключите опцию Защитить IP-адрес от случайного удаления → кнопка Применить.
  4. В правой части окна выберите зарезервированный IP-адрес или подсеть → меню → Освободить → кнопка Освободить IP-адрес.
