Общее описание

Отчет — представление статистических данных в виде списков с графиками или без них. Отчет может состоять из трех элементов интерфейса: формы, списка и диаграммы. Форма нужна для выбора периода или объекта статистики; в таблице выводятся данные, и по ним строится диаграмма; предполагается, что данные можно скрывать. Также в отчете может быть тулбар, используется кнопка не редактирования,например, back.

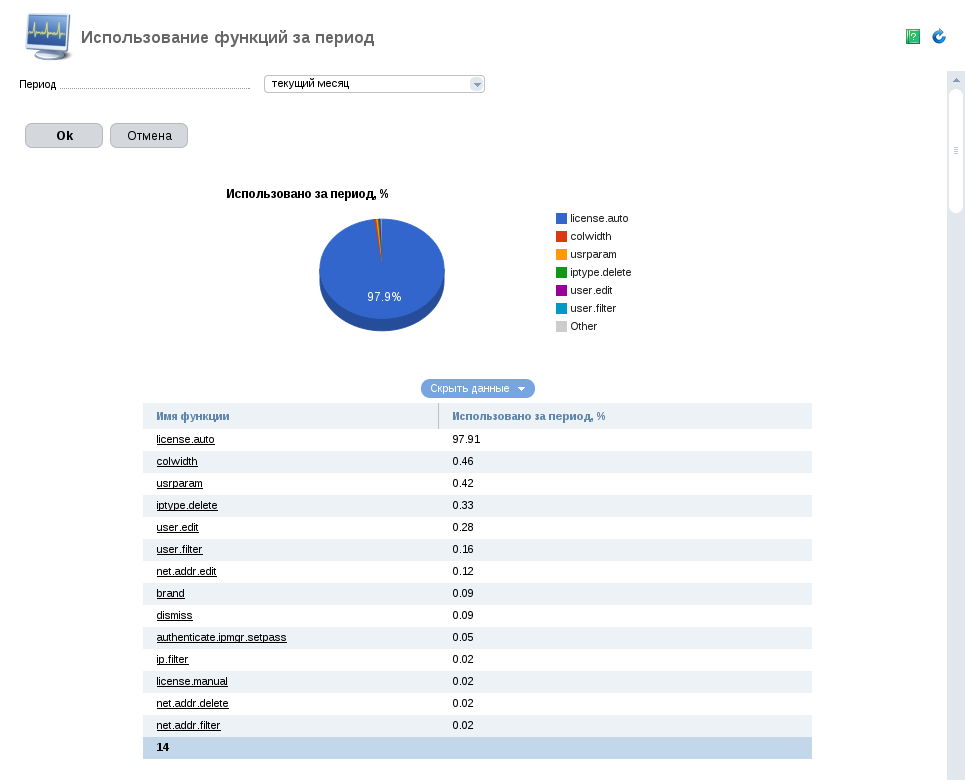

Пример из orion, изображен только верхний бэнд:

XML:

<doc lang="ru" func="journal.stat" binary="/ipmgr" host="https://127.0.0.1:1500" theme="/manimg/orion/" css="main.css" logo="logo-ipmgr.png" logolink="" favicon="favicon-ipmgr.ico" localdir="default/">
  <metadata name="journal.stat" type="report" level="30" mgr="core">
    <toolbar view="buttontext">
      <toolbtn func="journal" type="back" img="t-back" name="back" sprite="yes"/>
    </toolbar>
    <text name="title"/>
    <form>
      <field name="period">
        <select period="yes" name="period">
          <if value="other"/>
          <else hide="periodstart"/>
          <else hide="periodend"/>
        </select>
      </field>
      <field name="periodstart">
        <input type="text" name="periodstart" date="yes"/>
      </field>
      <field name="periodend">
        <input type="text" name="periodend" date="yes"/>
      </field>
    </form>
    <band name="function" psort="funcname">
      <diagram name="func" label="funcname" data="percentage" type="pie"/>
      <col name="funcname" type="data" total="count" link="yes"/>
      <col name="percentage" type="data" sort="digit" sorted="desc"/>
      <band name="user" psort="funcname">
        <diagram name="user" label="username" type="histogram">
          <line data="percentage"/>
        </diagram>
        <col name="username" type="data" total="count"/>
        <col name="percentage" type="data" sort="digit" sorted="desc"/>
      </band>
    </band>
  </metadata>
  <messages name="journal.stat" checked="yes">...</messages>
  <reportdata>
    <function>
      <elem>
        <funcname>license.auto</funcname>
        <percentage>100.00</percentage>
        <user>
          <elem>
            <username>root</username>
            <percentage>100.00</percentage>
          </elem>
        </user>
      </elem>
    </function>
  </reportdata>
  <slist name="period">
    <val key="today">текущий день</val>
    <val key="currentweek">текущая неделя</val>
    <val key="currentmonth">текущий месяц</val>
    <val key="currentyear">текущий год</val>
    <val key="lastday">предыдущий день</val>
    <val key="lastweek">предыдущая неделя</val>
    <val key="lastmonth">предыдущий месяц</val>
    <val key="lastyear">предыдущий год</val>
    <val key="other">произвольный диапазон</val>
    <val key="nodate">за все время</val>
  </slist>
  <periodstart/>
  <periodend/>
  <period>lastday</period>
  <tparams>
    <func>journal.stat</func>
    <out>devel</out>
  </tparams>
</doc>

Версия для печати

В панели есть возможность получить версию для печати и pdf-версию отчета.

Для получения печатной версии необходимо к списку параметров отчета добавить out=print, для pdf версии добавить out=pdf. Перед добавлением необходимо убедиться, что панель поддерживает версию pdf. надо смотреть в desktop параметр <pdf>on</pdf> и только тогда выводить ссылку на pdf версию. Также смотрите:Настройки_вывода_документа_в_PDF

Иконки в теме orion

Текстовое описание

У отчета может быть описание, оно задается наличием в xml локализованного сообщения с именем report_info и выводится перед формой.

Форма

Поведение формы полностью совпадает с поведением обычной формы.

Список

Список в отчете несколько отличается от обычного. У него есть сортировка, строка статуса, на странице может быть более одного списка; может содержать ссылки на вложенные отчеты, а также якоря на ниже расположенные отчеты. По умолчанию список располагается по середине страницы и в ширину имеет около 600px, но он также может быт открыт на всю ширину страницы.

Диаграмма

Диаграмма строится из данных в таблице, по данным из одной таблицы может быть построено несколько диаграмм.

Виды диаграмм

Диаграмма может быть вида pie, histоgram, column, area, stepped area и line.

Pie (Пирог)

Представляет из себя так называемый "пирог" — круг, разделенный на сектора.

Пример из orion, используется библиотека Google Charts:

Histogram(Гистограмма)

Представляет из себя ряд прямоугольников с одинаковой шириной, но отличающиеся высотой, пропорционально значению.

Пример из orion:

Line (Линия)

Представляет из себя одну или более ломанную линию.

Пример из orion:

Area

Пример:

Stepped Area

Пример:

Column

Пример:

Описание XML

Элемент band

Содержит в себе описание списков и диаграмм.

Атрибуты элемента band

@name имя бэнда, говорит о том, в каком элементе reportdata находятся данные отчета.

@hidden наличие атрибута говорит, что список с данными должен быть свернут.

@fullwidth наличие атрибута говорит, что бэнд (список и диаграмма) должен быть во всю ширину страницы.

Элемент diagram

Содержит информацию о диаграмме к текущему бэнду.

Атрибуты элемента diagram

@name имя диаграммы.

@label говорит, из какой колонки таблицы брать подписи к диаграмме.

@title отображать заголовок на графике.

@data говорит, из какой таблицы брать данные для построения диаграммы, присутствует только у типа pie

@type задает тип диаграммы — pie, histogram,line, column, area, steppedarea.

@min Задает нижний вертикальный предел для графика (только для type="line" и type="histogram").

@max Задает верхний вертикальный предел для графика (только для type="line" и type="histogram").

@others Задает минимальный процент для отображения на круге, все данные ниже этого процента будут отображаются как "другое" (только для type="pie", задается дробным числом например 20% это 0.2)

Элемент line

Содержит информацию о том, откуда брать данные для диаграммы, присутствует только у элементов histogram, line, column, area, steppedarea. У диаграммы может быть несколько элементов line.

Атрибуты элемента line

@data говорит, из какой таблицы брать данные для построения диаграммы.

@color задает цвет линии/столбца, для применения цвета необходимо, чтобы цвет был задан у каждого элемента line.

Элемент col

Описывает колоку таблицы.

Атрибуты элемента col

@name имя колонки, служит для локализации заголовка колонки.

@type задает тип данных в таблице, может быть только data.

@sort задает тип сортировки, digit или alpha — числовая или алфавитная

@total говорит о том, что внизу колонки нужно вывести итоговую информацию, сумму (sum), сумму с обработкой суффикса и convert="money" (sumsuffix), среднее значение (avg) или количество элементов (count)

@link наличие атрибута, говорит, что содержимое ячейки колонки нужно сделать ссылкой на детальный бэнд расположенный ниже, а также значение ячейки будет заголовком детального бэнда.

@nestedreport наличие атрибута говорит, что содержимое ячейки колонки нужно сделать ссылкой на вложенный отчет. Т.е при клике вызвать функцию из атрибута и передать имя колонки в параметре colname и содержимое в параметре elid (или, если у elem есть атрибут id, передать его), а также все значения формы отчета. Пример из отчета "По пользователям" в IPmanager: MGR_URL?func=iptypestat&elid=admin&col=name

@convert если равно money, то при подсчете итогов надо учитывать, что значения будут в формате 100 000 000.00

Особенности построения band

Существует несколько кейсов построения бэндов, давайте рассмотрим их.

Обычный случай, Один бэнд

Бэнд без вложенных бэндов. Например статистика продаж автомобилей по брендам.

XML:

<metadata ...>
  <band name="cars"...>
    <diagram ...>
    <col name="brand".../>
    <col name="sale".../>
  </band>
</metadata>
<reportdata>
  <cars>
    <elem>
      <brand>Mercedes-Benz</brand>
      <sale>21</sale>
    </elem>
    <elem>
      <brand>Audi</brand>
      <sale>34</sale>
    </elem>
    <elem>
      <brand>Volkswagen</brand>
      <sale>51</sale>
    </elem>
    <elem>
      <brand>BMW</brand>
      <sale>9</sale>
    </elem>
    <elem>
      <brand>Porsche</brand>
      <sale>19</sale>
    </elem>
  </cars>
</reportdata>

То есть в итоге будет один бэнд (диаграмма + список).

Данные списка содержатся в дочернем элементе reportdata — cars.

Вложенные бэнды

Случай со вложенными бэндами.

Опять же статистика продаж автомобилей, только с детальной информацией по моделям.

<metadata ...>
  <band name="cars"...>
    <diagram ...>
    <col name="brand".../>
    <col name="sale".../>
    <band name="models" ...>
      <diagram .../>
      <col name="model" .../>
      <col name="sale" .../>
    </band>
  </band>
</metadata>
<reportdata>
  <cars>
    <elem>
      <brand>Mercedes-Benz</brand>
      <sale>21</sale>
      <models>
        <elem>
          <model>S600</model>
          <sale>7</sale>
        </elem>
        <elem>
          <model>CL500</model>
          <sale>7</sale>
        </elem>
        <elem>
          <model>C180</model>
          <sale>7</sale>
        </elem>
      <models>
    </elem>
    <elem>
      <brand>Audi</brand>
      <sale>34</sale>
      <models>
        <elem>
          <model>S8</model>
          <sale>34</sale>
        </elem>
      <models>
    </elem>
    <elem>
      <brand>Volkswagen</brand>
      <sale>51</sale>
      <models>
      ...
      <models>
    </elem>
    <elem>
      <brand>BMW</brand>
      <sale>9</sale>
      <models ...>
      ...
      </models>
    </elem>
  </cars>
</reportdata>

В итоге должно быть отображено 5 бэндов, один общий по брендам, и детальный по моделям каждого бренда. Данные детального бэнда находятся в elem текущего бренда по имени вложенного бэнда.

Если у колонки родительского бэнда есть атрибут @link, то нужно сделать якорные ссылки на детальные бэнды, а также значение ячейки колонки будет заголовком детального бэнда.

Родительский бэнд как заголовок дочернего

Схема такая же, как и в предыдущем случае, только не нужно выводить общего бэнда.

XML:

<metadata ...>
  <band name="cars"...>
    <col name="brand".../>
    <band name="models" ...>
      <diagram .../>
      <col name="model" .../>
      <col name="sale" .../>
    </band>
  </band>
</metadata>
<reportdata>
  <cars>
    <elem>
      <brand>Mercedes-Benz</brand>
      <models>
        <elem>
          <model>S600</model>
          <sale>7</sale>
        </elem>
        <elem>
          <model>CL500</model>
        </elem>
        <elem>
          <model>C180</model>
        </elem>
      <models>
    </elem>
    <elem>
      <brand>Audi</brand>
      <models>
        <elem>
          <model>S8</model>
        </elem>
      <models>
    </elem>
    <elem>
      <brand>Volkswagen</brand>
      <models>
      ...
      <models>
    </elem>
    <elem>
      <brand>BMW</brand>
      <models ...>
      ...
      </models>
    </elem>
  </cars>
</reportdata>

В итоге должно быть отображено 4 бэнда.
